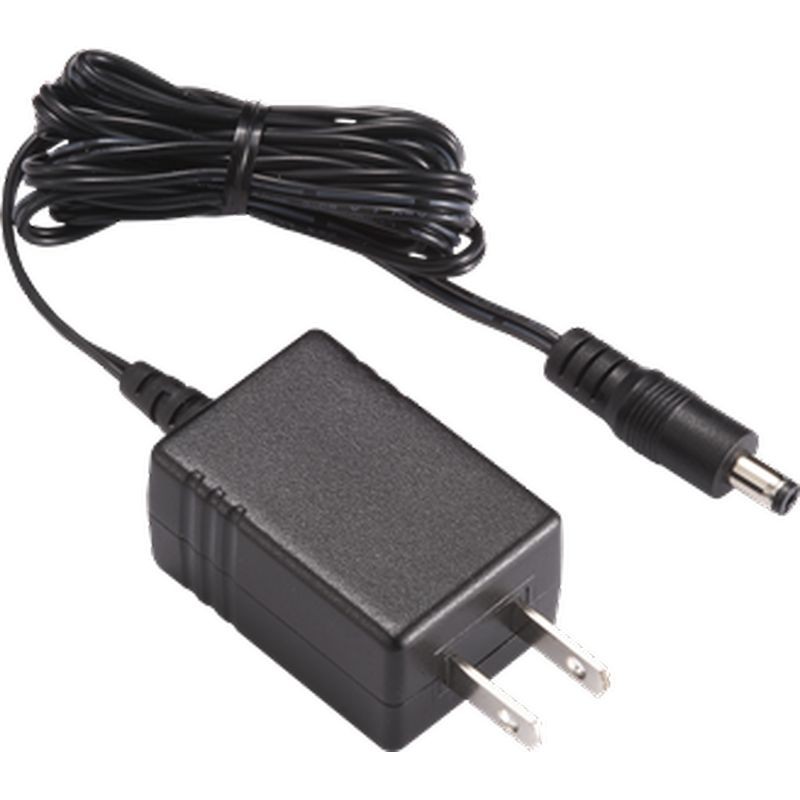

12W Kompaktserie
Informationen
ATS012S-WXXXU
XXX = Ausgangsspannung
Merkmale:
* IEC/UL 62368-1 3rd Edition
* 100-240VAC Universaleingang
* Geregelter Ausgang mit geringer Restwelligkeit und Rauschen
* Anforderungen von Sicherheitsstellen erfüllt und EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Ausführungen verfügbar
* 1 Year Warranty
Modellspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATS012S-W033U | 3.3V | 2.0A | 6.6W |
| ATS012S-W050U | 5.0V | 2.0A | 10.0W |
| ATS012S-W060U | 5.9V | 2.0A | 11.8W |
| ATS012S-W090U | 9.0V | 1.2A | 10.8W |
| ATS012S-W120U | 12.0V | 1.0A | 12.0W |
| ATS012S-W150U | 15.0V | 0.8A | 12.0W |
| ATS012S-W240U | 24.0V | 0.5A | 12.0W |
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 0.31A max. |
| Schutz | Interne primäre Widerstandssicherung |
| Ausgang | |
| Lastregelung | ±5% (typisch) |
| Restwelligkeit und Rauschen | ≤3% Vp-p @ Volllast |
| Transient Response | 0.5mS bei 50% Laständerung |
| Startzeit | < 3,000mS |
| Überbrückungszeit | ≥ 5mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz |
| Sicherheitszulassungen | |
| CB / UL / cUL / FCC / PSE / BSMI / LPS | |
| Elektrisch | |
| Topologie | Schaltender Flyback |
| Dielektrische Festigkeit | 3,000 VAC Primär - Sekundär |
| Leckstrom | < 0.25mA |
| Wirkungsgrad | DoE Level VI |
| EMV-Normen | FCC CFR 47, Part 15 Subpart B / ANSI C63.4: 2014 / Canadian ICES-003 issue 7 (2020) Class B |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 2,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
