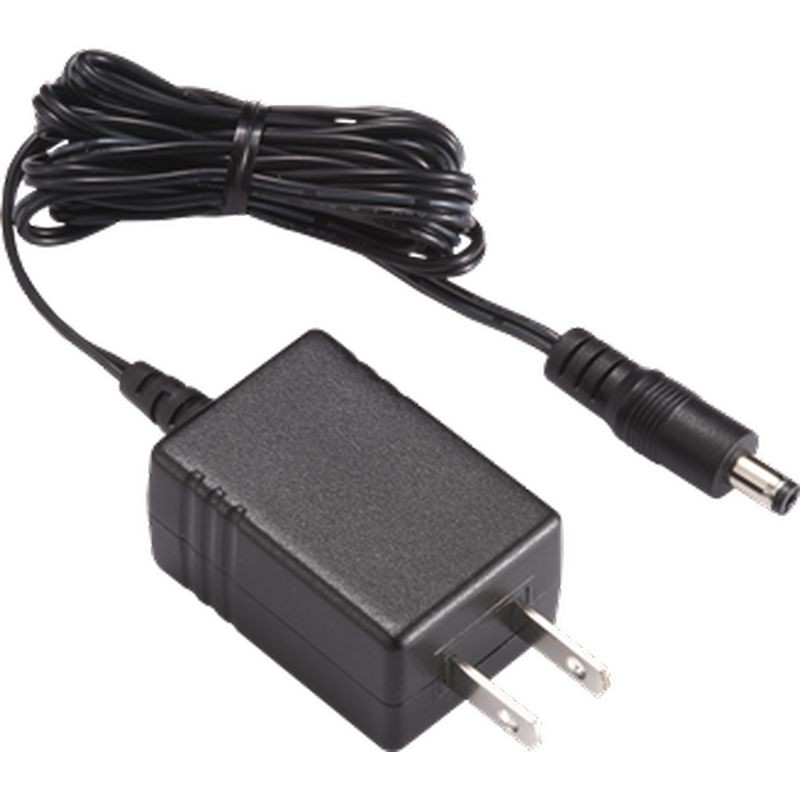

12W コンパクトサイズシリーズ
情報
ATS012S-WXXXU
XXX = 出力電圧
特長：
* IEC/UL 62368-1 3rd Edition
* 100-240VAC ユニバーサル入力
* 低リップルノイズの安定化出力
* 安全機関の要件対応およびEMI/EMS認証取得
* 改造およびカスタム設計対応可
* 1年保証
モデル仕様
| 型番 | 出力電圧 | 出力電流 | 出力 (W) |
|---|---|---|---|
| ATS012S-W033U | 3.3V | 2.0A | 6.6W |
| ATS012S-W050U | 5.0V | 2.0A | 10.0W |
| ATS012S-W060U | 5.9V | 2.0A | 11.8W |
| ATS012S-W090U | 9.0V | 1.2A | 10.8W |
| ATS012S-W120U | 12.0V | 1.0A | 12.0W |
| ATS012S-W150U | 15.0V | 0.8A | 12.0W |
| ATS012S-W240U | 24.0V | 0.5A | 12.0W |
仕様の詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 最大0.31A |
| 保護 | 内部一次抵抗ヒューズ |
| 出力 | |
| 負荷調整率 | ±5% （代表値） |
| リップルおよびノイズ | ≤ 3% Vp-p @ 定格負荷時 |
| 過渡応答 | 0.5mS（負荷50%変動時） |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 5mS @ 定格負荷時 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / PSE / BSMI / LPS | |
| 電気特性 | |
| 回路方式 | スイッチング・フライバック |
| 耐電圧 | 3,000 VAC 一次-二次間 |
| 漏れ電流 | < 0.25mA |
| 効率 | DoE Level VI |
| EMC 規格 | FCC CFR 47, Part 15 Subpart B / ANSI C63.4: 2014 / Canadian ICES-003 issue 7 (2020) Class B |
| MTBF (平均故障間隔) | 25°Cにおける計算値: 300,000時間（Telcordia SR-332） |
| 環境 | |
| 動作温度 | -20〜+40°C |
| 保存温度 | -20〜+80°C |
| 動作高度 | 2,000M |
| 相対湿度 | 動作時：20〜80% RH、 保存時：10〜90% RH |
| 冷却 | 自然対流冷却 |
