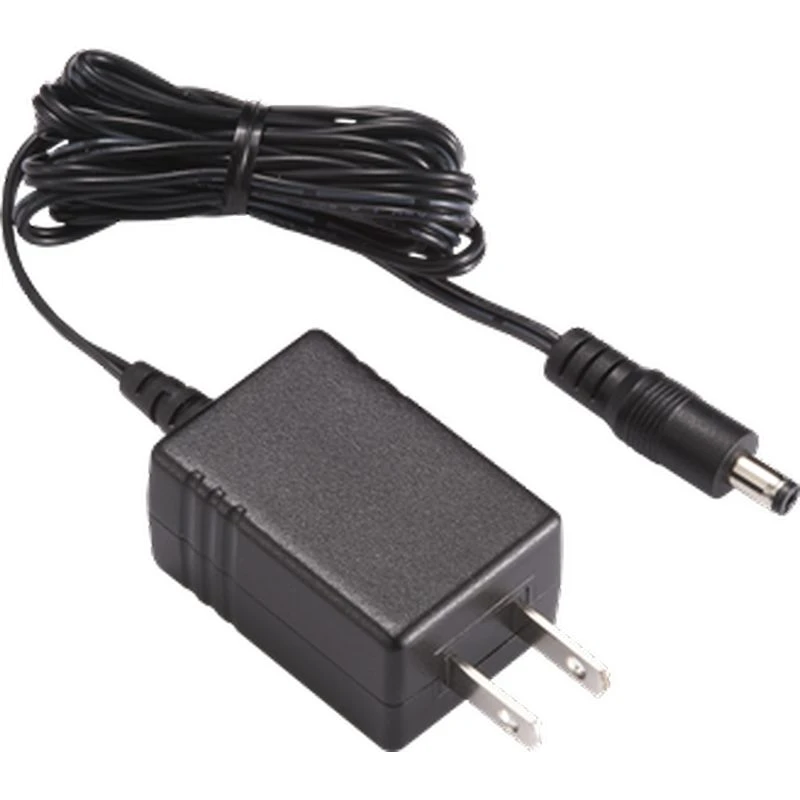

12W 紧凑型系列
信息
ATS012S-WXXXU
XXX = 输出电压
特点:
* IEC/UL 62368-1 3rd Edition
* 100-240VAC 通用输入
* 稳压输出，低纹波噪声
* 符合安全机构要求并通过 EMI/EMS 认证
* 可提供修改及定制设计
* 1 年保修
型号规格
| 型号 | 输出电压 | 输出电流 | 功率 |
|---|---|---|---|
| ATS012S-W033U | 3.3V | 2.0A | 6.6W |
| ATS012S-W050U | 5.0V | 2.0A | 10.0W |
| ATS012S-W060U | 5.9V | 2.0A | 11.8W |
| ATS012S-W090U | 9.0V | 1.2A | 10.8W |
| ATS012S-W120U | 12.0V | 1.0A | 12.0W |
| ATS012S-W150U | 15.0V | 0.8A | 12.0W |
| ATS012S-W240U | 24.0V | 0.5A | 12.0W |
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240 VAC |
| 线频 | 50-60Hz |
| 电流 | 0.31A 最大值 |
| 保护 | 内部一次侧电阻熔断器 |
| 输出 | |
| 负载调节 | ±5% (典型) |
| 纹波与噪声 | ≤3% Vp-p @ 满载 |
| 瞬态响应 | 在 50% 负载变化下，0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥ 5mS @ 满载 |
| 上升时间 | < 50mS |
| 保护 | 短路保护 / 过压保护 / 过流保护 |
| 安全认证 | |
| CB / UL / cUL / FCC / PSE / BSMI / LPS | |
| 电气 | |
| 拓扑 | 开关反激式 |
| 耐电压 | 3,000 VAC 一次 - 二次 |
| 漏电流 | < 0.25mA |
| 效率 | DoE Level VI |
| EMC 标准 | FCC CFR 47, Part 15 Subpart B / ANSI C63.4: 2014 / Canadian ICES-003 issue 7 (2020) Class B |
| 平均无故障时间 (MTBF) | 在 25°C 下，按 Telcordia SR-332 计算为 300,000 小时 |
| 环境 | |
| 工作温度 | -20 至 +40°C |
| 存储温度 | -20 至 +80°C |
| 工作海拔 | 2,000M |
| 相对湿度 | 工作：20 至 80% RH， 存储：10 至 90% RH |
| 冷却 | 自然对流冷却 |
