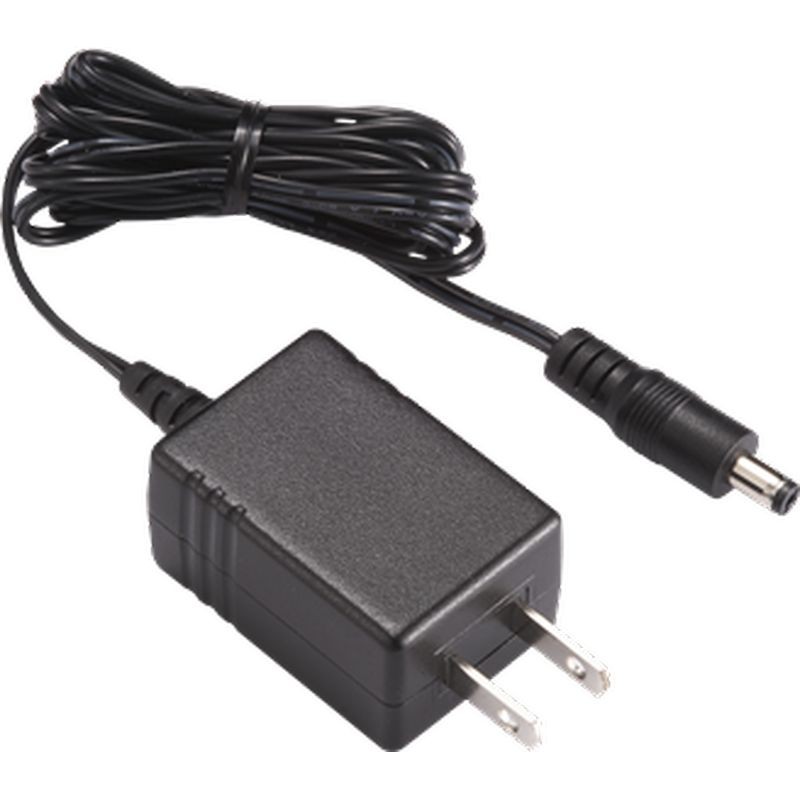

12W 小型化系列
資訊
ATS012S-WXXXU
XXX = 輸出電壓
特點：
* IEC/UL 62368-1 3rd Edition
* 100-240VAC 通用輸入
* 穩壓輸出，低漣波與噪聲
* 符合安全機構要求並通過 EMI/EMS 認證
* 可提供修改與客製化設計
* 1 年保固
型號規格
| 型號 | 輸出電壓 | 輸出電流 | 瓦特 |
|---|---|---|---|
| ATS012S-W033U | 3.3V | 2.0A | 6.6W |
| ATS012S-W050U | 5.0V | 2.0A | 10.0W |
| ATS012S-W060U | 5.9V | 2.0A | 11.8W |
| ATS012S-W090U | 9.0V | 1.2A | 10.8W |
| ATS012S-W120U | 12.0V | 1.0A | 12.0W |
| ATS012S-W150U | 15.0V | 0.8A | 12.0W |
| ATS012S-W240U | 24.0V | 0.5A | 12.0W |
規格詳情
| 輸入 | |
|---|---|
| 電壓 | 100-240 VAC |
| 線路頻率 | 50-60Hz |
| 電流 | 0.31A Max. |
| 保護 | 內部初級電阻式保險絲 |
| 輸出 | |
| 負載調整率 | ±5% (典型) |
| 漣波 & 噪聲 | ≤ 3% Vp-p @ 滿載 |
| 瞬態響應 | 0.5mS 於 50% 負載變化時 |
| 啟動時間 | < 3,000mS |
| 保持時間 | ≥ 5mS @ 滿載 |
| 上升時間 | < 50mS |
| 保護 | 短路保護 / 過電壓保護 / 過電流保護 |
| 安全認證 | |
| CB / UL / cUL / FCC / PSE / BSMI / LPS | |
| 電氣 | |
| 拓撲 | 開關式反激拓撲 |
| 耐電壓 | 3,000 VAC 一次 - 二次 |
| 漏電流 | < 0.25mA |
| 效率 | DoE Level VI |
| EMC 標準 | FCC CFR 47, Part 15 Subpart B / ANSI C63.4: 2014 / Canadian ICES-003 issue 7 (2020) Class B |
| MTBF (平均無故障時間) | 依 Telcordia SR-332 計算，在 25°C 時為 300,000 小時 |
| 環境 | |
| 工作溫度 | -20 to +40°C |
| 儲存溫度 | -20 to +80°C |
| 使用海拔 | 2,000M |
| 相對濕度 | 運作: 20 to 80% RH, 儲存: 10 to 90% RH |
| 散熱 | 自然對流散熱 |
