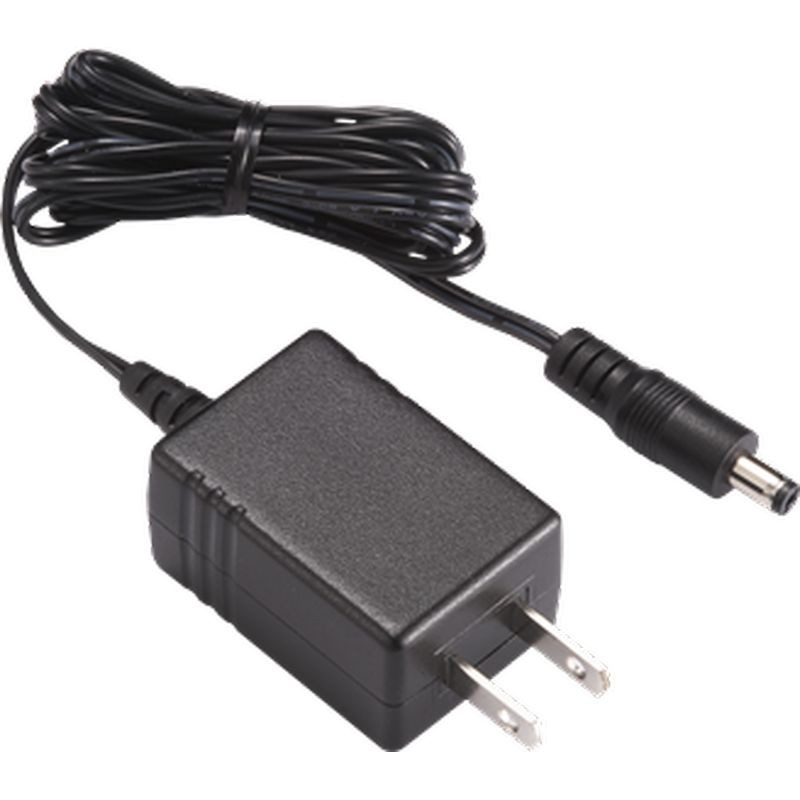

12W 소형 시리즈
정보
ATS012S-WXXXU
XXX = 출력 전압
특징:
* IEC/UL 62368-1 3rd Edition
* 100-240VAC 범용 입력
* 리플 및 노이즈가 낮은 안정된 출력
* 안전 기관 요구사항 및 EMI/EMS 인증
* 변형 및 맞춤 설계 가능
* 1년 보증
모델 사양
| 모델 | 출력 전압 | 출력 전류 | 전력 (W) |
|---|---|---|---|
| ATS012S-W033U | 3.3V | 2.0A | 6.6W |
| ATS012S-W050U | 5.0V | 2.0A | 10.0W |
| ATS012S-W060U | 5.9V | 2.0A | 11.8W |
| ATS012S-W090U | 9.0V | 1.2A | 10.8W |
| ATS012S-W120U | 12.0V | 1.0A | 12.0W |
| ATS012S-W150U | 15.0V | 0.8A | 12.0W |
| ATS012S-W240U | 24.0V | 0.5A | 12.0W |
사양 상세
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 선 주파수 | 50-60Hz |
| 전류 | 0.31A Max. |
| 보호 | 내부 1차 저항 퓨즈 |
| 출력 | |
| 부하 조정도 | ±5% (일반적) |
| 리플 및 노이즈 | ≤ 3% Vp-p @ 정격 부하 |
| 과도 응답 | 50% 부하 변화 시 0.5mS |
| 시작 시간 | < 3,000mS |
| 유지 시간 | ≥ 5mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 |
| 안전 인증 | |
| CB / UL / cUL / FCC / PSE / BSMI / LPS | |
| 전기적 특성 | |
| 회로 구조 | 스위칭 플라이백 |
| 내전압 | 3,000 VAC 1차 - 2차 |
| 누설 전류 | < 0.25mA |
| 효율 | DoE Level VI |
| EMC 규격 | FCC CFR 47, Part 15 Subpart B / ANSI C63.4: 2014 / Canadian ICES-003 issue 7 (2020) Class B |
| MTBF | 25°C에서 계산된 300,000 시간, Telcordia SR-332에 따름 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 2,000M |
| 상대 습도 | 동작: 20 ~ 80% RH, 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
