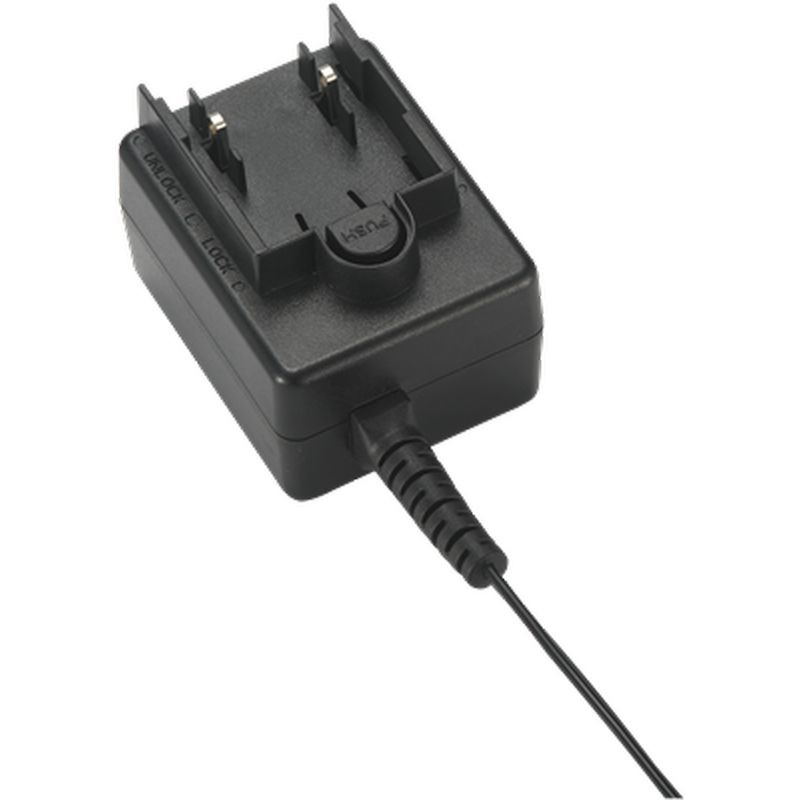

12W 交換可能タイプシリーズ
ATM012T-WXXX
ATM012T-WXXX□
XXX = 出力電圧
□ = V : 交換可能プラグ
特徴：
* IEC/EN/UL 62368-1 第3版
* 100-240VAC ユニバーサル入力
* 低リップルノイズのあるレギュレート出力
* 安全機関の要件適合およびEMI/EMS認証済み
* 改造およびカスタム設計対応可能
* 1年間保証
モデル仕様
| モデル | 出力電圧 | 出力電流 | 出力（W） |
|---|---|---|---|
| ATM012T-W033□ | 3.3V | 2.00A | 6.6W |
| ATM012T-W050□ | 5.0V | 2.00A | 10.00W |

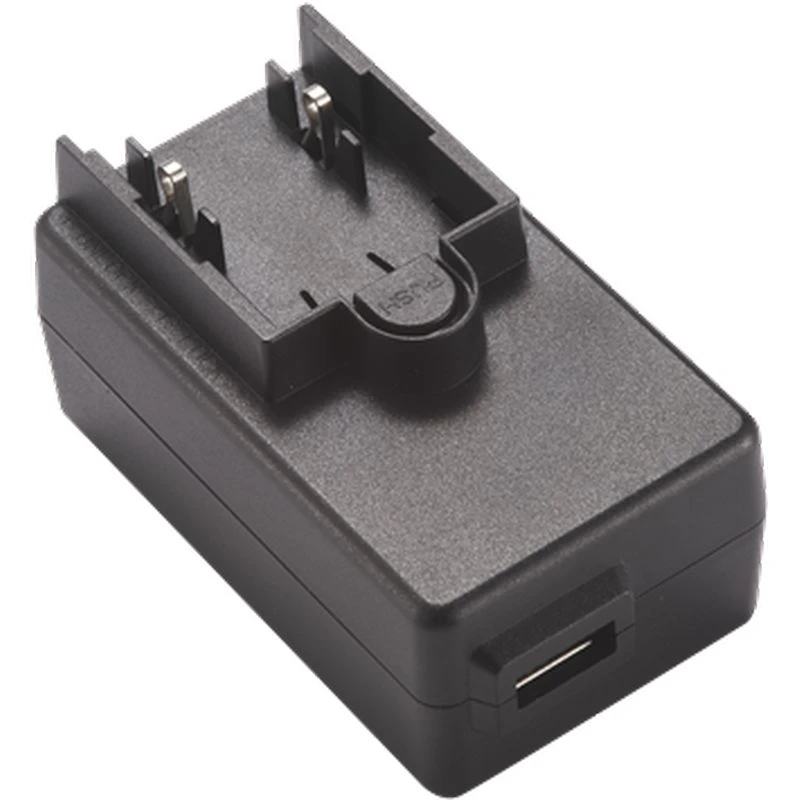

| ATM012T-W050□U | 5.0V | 2.00A | 10.00W |
| ATM012T-W051□ | 5.0V | 3.00A | 15.00W |
| ATM012T-W060□ | 5.9V | 2.00A | 11.8W |
| ATM012T-W062□ | 6.2V | 2.00A | 12.4W |
| ATM012T-W090□ | 9.0V | 1.20A | 10.8W |
| ATM012T-W120□ | 12.0V | 1.00A | 12.0W |
| ATM012T-W150□ | 15.0V | 0.80A | 12.0W |
| ATM012T-W180□ | 18.0V | 0.67A | 12.0W |
| ATM012T-W240□ | 24.0V | 0.50A | 12.0W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 線周波数 | 50-60Hz |
| 電流 | 0.32A Max. |
| 保護 | 一次側内部電流ヒューズ |
| 出力 | |
| 負荷調整率 | ±5% (Typical) |
| リップルおよびノイズ | ≤2% Vp-p @ Full Load |
| 過渡応答 | 50% 負荷変動で0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ Full Load |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 |
| 安全認証 | |
| 米国向け | CB / UL / cUL / FCC / PSE / BSMI |
| 欧州向け | CB / T-mark / CE |
| 英国向け | CB / UKCA |
| オーストラリア向け | CB / RCM |
| 中国向け | CB / CCC |
| 電気的特性 | |
| 回路方式 | スイッチング・フライバック |
| 耐電圧 | 4,000VAC Primary - Secondary |
| タッチ電流（患者） | < 100µA |
| 漏洩電流 | < 100µA |
| 効率 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC規格 | EN55032, EN61000-3-2,3, EN55035 |
| 平均故障間隔 (MTBF) | 300,000 計算時間 at 25°C, by Telcordia SR-332 |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保存温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作：20 to 80% RH, 保存：10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
ATM012A4-WXXXV
ATM012A4-WXXXV
XXX = 出力電圧
V : 交換可能なプラグ
特長:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 保護手段: 2 X MOPP
* 100-240VAC ユニバーサル入力
* 低リップルノイズのある安定化出力
* 安全機関の要件を満たし、EMI/EMS 認証済み
* 変更およびカスタム設計対応可能
* 保証期間：2年
型番仕様
| 型番 | 出力電圧 | 出力電流 | 出力 (W) |
|---|---|---|---|
| ATM012A4-W050V | 5.0V | 2.00A | 10.00W |
| ATM012A4-W051V | 5.0V | 3.00A | 15.00W |
| ATM012A4-W052V | 5.1V | 2.40A | 12.24W |
| ATM012A4-W062V | 6.2V | 2.00A | 12.40W |
| ATM012A4-W090V | 9.0V | 1.33A | 11.97W |
| ATM012A4-W120V | 12.0V | 1.00A | 12.00W |
| ATM012A4-W240V | 24.0V | 0.50A | 12.00W |
仕様の詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 0.5A-0.2A |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | V：交換式プラグ用 |
| 出力 | |
| 負荷調整率 | ±5% (Typical) |
| リップル & ノイズ | ≤2% Vp-p @ 最大負荷時 |
| 過渡応答 | 50%負荷変動で0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ 最大負荷時 |
| 立ち上がり時間 | < 50mS |
| 保護機能 | 短絡保護 / 過電圧保護 / 過電流保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / TUV / CE / UKCA / PSE / BSMI / CCC / RCM | |
| 電気的特性 | |
| 方式 | スイッチング・フライバック |
| 耐電圧 | 4,000 VAC Primary - Secondary |
| 接触電流（患者） | < 100µA |
| 漏れ電流 | < 100µA |
| 効率 | DoE Level VI、ErP Stage 2、CoC Tier 2 に適合 |
| EMC 規格 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°Cでの算出値：300,000時間（Telcordia SR-332による） |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保管温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時: 20 to 80% RH, 保管時: 10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械仕様 | |
| ケース寸法 | L 59 x W 46 x H 40.5 (mm) |
| 重量 | 116g（参考値） |
