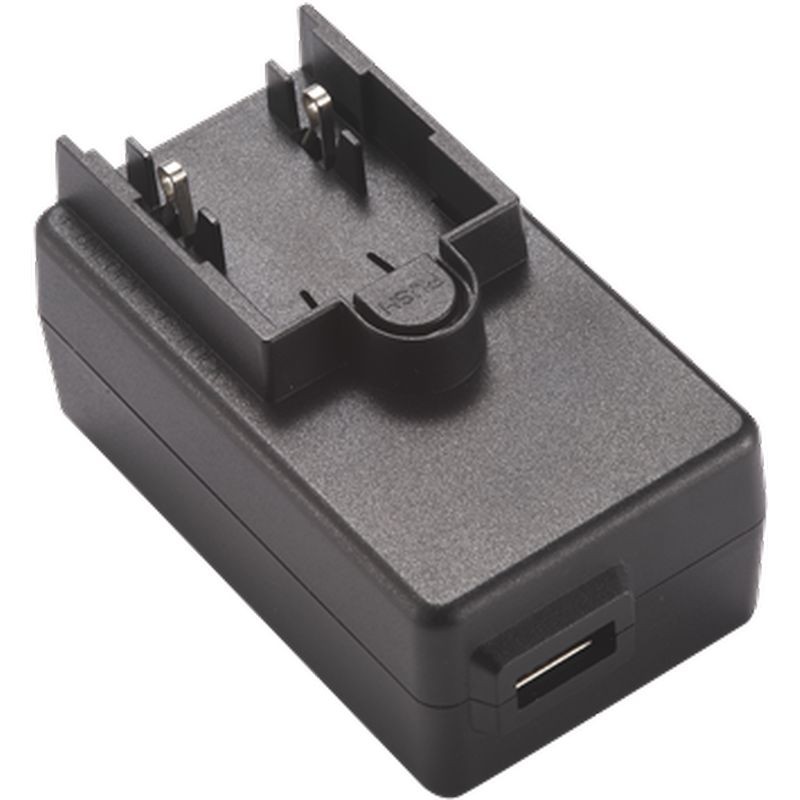

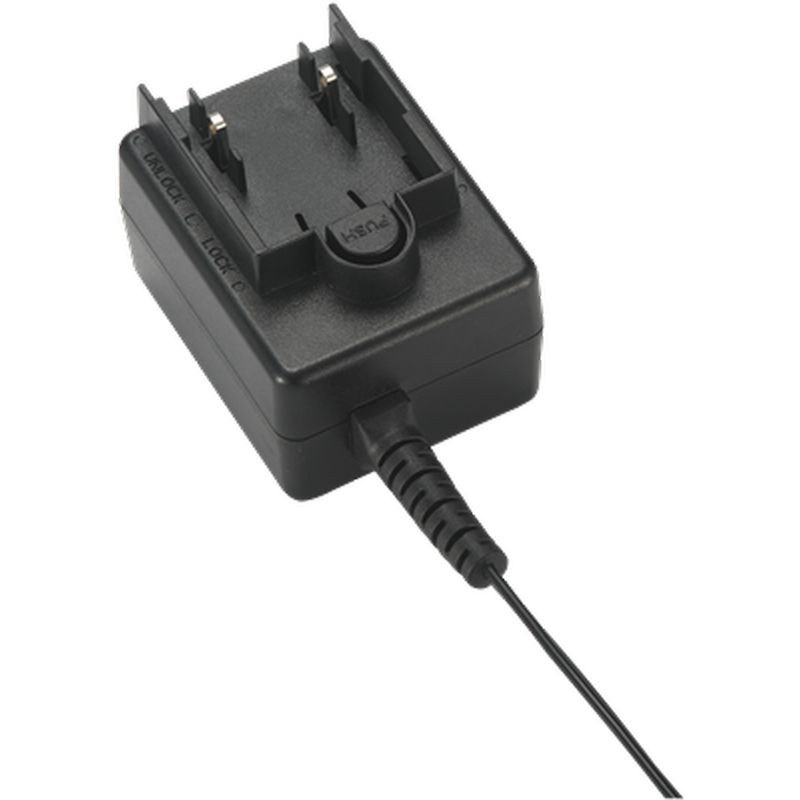

12W 可換式系列 AC/DC資訊類電源供應器
ATM012T-WXXX
ATM012T-WXXX□
XXX = 輸出電壓
□ = V : 可更換插頭設計
產品特點：
* 符合 IEC/EN/UL 62368-1 第三版安全標準
* 100-240VAC 全球通用輸入電壓
* 穩壓輸出並具備低漣波與雜訊特性
* 符合安全機構規範並通過 EMI/EMS 認證
* 可提供修改與客製化設計服務
* 1 年保固期
型號規格
| 型號 | 輸出電壓 | 輸出電流 | 輸出功率 |
|---|---|---|---|
| ATM012T-W033□ | 3.3V | 2.00A | 6.6W |
| ATM012T-W050□ | 5.0V | 2.00A | 10.00W |
| ATM012T-W050□U | 5.0V | 2.00A | 10.00W |
| ATM012T-W051□ | 5.0V | 3.00A | 15.00W |
| ATM012T-W060□ | 5.9V | 2.00A | 11.80W |
| ATM012T-W062□ | 6.2V | 2.00A | 12.40W |
| ATM012T-W090□ | 9.0V | 1.20A | 10.80W |
| ATM012T-W120□ | 12.0V | 1.00A | 12.00W |
| ATM012T-W150□ | 15.0V | 0.80A | 12.00W |
| ATM012T-W180□ | 18.0V | 0.67A | 12.06W |
| ATM012T-W240□ | 24.0V | 0.50A | 12.00W |
詳細規格
| 輸入 (Input) | |
|---|---|
| 輸入電壓 | 100-240 VAC |
| 電源頻率 | 50-60Hz |
| 輸入電流 | 最大 0.32A |
| 保護裝置 | 內部初級電流保險絲 |
| 輸出 (Output) | |
| 負載調整率 | ±5% (典型值) |
| 漣波與雜訊 | ≤ 2% Vp-p @ 滿載 |
| 瞬態響應 | 0.5mS（負載變化 50%） |
| 啟動時間 | < 3,000mS |
| 維持時間 | ≥ 10mS @ 滿載 |
| 上升時間 | < 50mS |
| 輸出保護 | 短路保護 / 過電壓保護 / 過電流保護 |
| 安全認證 | |
| 美洲 | CB / UL / cUL / FCC / PSE / BSMI |
| 歐洲 | CB / CE / GS |
| 英國 | CB / UKCA |
| 澳洲 | CB / RCM |
| 電氣特性 | |
| 電路拓樸 | Switching Flyback (開關回掃式) |
| 耐壓強度 | 4,000VAC (初級至次級) |
|
接觸電流（病患） 漏電流 |
< 100μA |
| 能效標準 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 標準 | EN55032, EN61000-3-2,3, EN55035 |
| 平均故障間隔時間 (MTBF) | 300,000 小時（於 25°C，依據 Telcordia SR-332 標準） |
| 環境規範 | |
| 操作溫度 | -20 至 +40°C |
| 儲存溫度 | -20 至 +80°C |
| 操作海拔 | 最高 5,000 公尺 |
| 相對濕度 | 運作：20 至 80% RH 儲存：10 至 90% RH |
| 散熱方式 | 自然對流散熱 |
ATM012A4-WXXXV
ATM012A4-WXXXV
XXX = 輸出電壓
V : 可更換插頭設計
產品特點：
* 符合 IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2) 醫療安全標準
* 電磁相容性：IEC60601-1-2 (Edition 4.1)
* 符合 IEC/EN/UL 62368-1 第三版安全標準
* 絕緣防護手段：2 X MOPP (患者防護措施)
* 100-240VAC 全球通用輸入電壓
* 穩壓輸出並具備低漣波與雜訊特性
* 符合安全機構規範並通過 EMI/EMS 認證
* 可提供修改與客製化設計服務
* 2 年保固期
型號規格
| 型號 | 輸出電壓 | 輸出電流 | 輸出功率 |
|---|---|---|---|
| ATM012A4-W050V | 5.0V | 2.00A | 10.00W |
| ATM012A4-W051V | 5.0V | 3.00A | 15.00W |
| ATM012A4-W052V | 5.1V | 2.40A | 12.24W |
| ATM012A4-W062V | 6.2V | 2.00A | 12.40W |
| ATM012A4-W090V | 9.0V | 1.33A | 11.97W |
| ATM012A4-W120V | 12.0V | 1.00A | 12.00W |
| ATM012A4-W240V | 24.0V | 0.50A | 12.00W |
詳細規格表
| 輸入 (Input) | |
|---|---|
| 輸入電壓 | 100-240 VAC |
| 電源頻率 | 50-60Hz |
| 輸入電流 | 最大 0.5A |
| 保護裝置 | 內部初級電流保險絲 |
| 配置設計 | V 為可更換插頭 (Changeable Plug) |
| 輸出 (Output) | |
| 負載調整率 | ±5% (典型值) |
| 漣波與雜訊 | ≤ 2% Vp-p @ 滿載 |
| 瞬態響應 | 0.5mS（負載變化 50%） |
| 啟動時間 | < 3,000mS |
| 維持時間 | ≥ 10mS @ 滿載 |
| 上升時間 | < 50mS |
| 輸出保護 | 短路保護 / 過電壓保護 / 過電流保護 |
| 安全認證 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| 電氣特性 | |
| 電路拓樸 | Switching Flyback (開關回掃式) |
| 耐壓強度 | 4,000VAC (初級至次級) |
|
接觸電流（病患） 漏電流 |
< 100μA |
| 能效標準 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 標準 | EN55032, EN61000-3-2,3, EN55035 |
| 平均故障間隔時間 (MTBF) | 300,000 小時（於 25°C，依據 Telcordia SR-332 標準） |
| 環境規範 | |
| 操作溫度 | -20 至 +40°C |
| 儲存溫度 | -20 至 +80°C |
| 操作海拔 | 5,000 公尺 |
| 相對濕度 | 運作：20 至 80% RH, 儲存：10 至 90% RH |
| 散熱方式 | 自然對流散熱 |
| 機械規格 | |
| 外殼尺寸 | 長 59 x 寬 46 x 高 40.5 (mm) |
| 重量 | 116g (參考值) |
