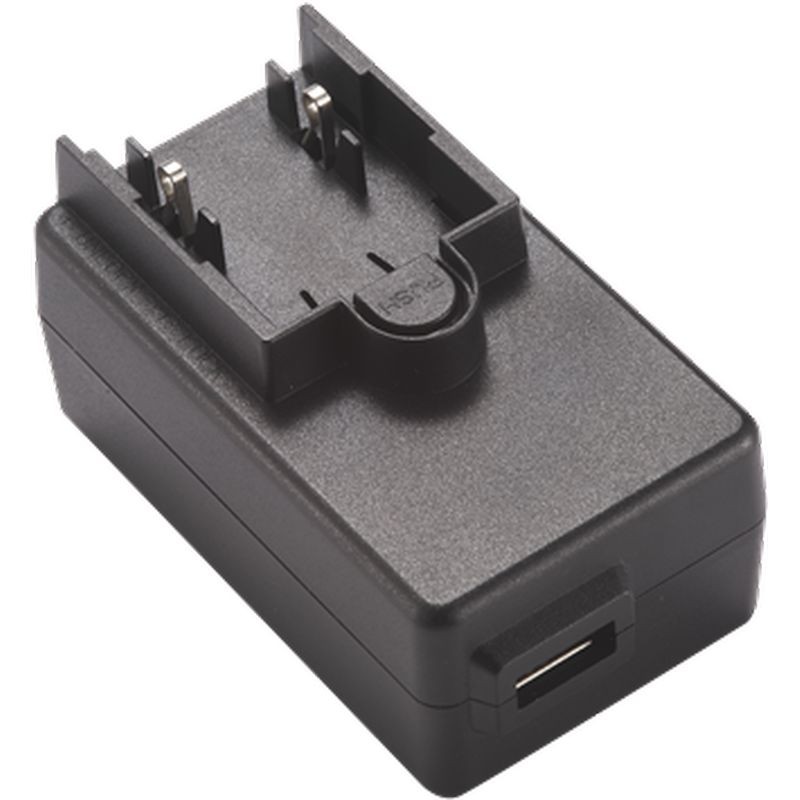

12W 교체형 시리즈
ATM012T-WXXX
ATM012T-WXXX□
XXX = 출력 전압
□ = V : 교체 가능한 플러그
특징:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC 범용 입력
* 낮은 리플 노이즈의 안정화된 출력
* 안전 기관 요구사항 및 EMI/EMS 인증
* 수정 및 맞춤 설계 가능
* 1년 보증
모델 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATM012T-W033□ | 3.3V | 2.00A | 6.6W |
| ATM012T-W050□ | 5.0V | 2.00A | 10.00W |
| ATM012T-W050□U | 5.0V | 2.00A | 10.00W |
| ATM012T-W051□ | 5.0V | 3.00A | 15.00W |
| ATM012T-W060□ | 5.9V | 2.00A | 11.8W |
| ATM012T-W062□ | 6.2V | 2.00A | 12.4W |
| ATM012T-W090□ | 9.0V | 1.20A | 10.8W |
| ATM012T-W120□ | 12.0V | 1.00A | 12.0W |
| ATM012T-W150□ | 15.0V | 0.80A | 12.0W |
| ATM012T-W180□ | 18.0V | 0.67A | 12.0W |
| ATM012T-W240□ | 24.0V | 0.50A | 12.0W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 0.32A 최대 |
| 보호 | 내부 1차 전류 퓨즈 |
| 출력 | |
| 부하 조정 | ±5% (대표값) |
| 리플 및 노이즈 | ≤2% Vp-p @ 정격 부하 |
| 과도 응답 | 0.5mS, 부하 50% 변화 시 |
| 시동 시간 | < 3,000mS |
| 유지 시간 | ≥ 10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 |
| 안전 인증 | |
| 미국용 | CB / UL / cUL / FCC / PSE / BSMI |
| 유럽용 | CB / T-mark / CE |
| 영국용 | CB / UKCA |
| 호주용 | CB / RCM |
| 중국용 | CB / CCC |
| 전기 | |
| 회로 구성 | 스위칭 플라이백 |
| 내전압 | 4,000VAC 1차 - 2차 |
| 접촉 전류(환자) | < 100µA |
| 누설 전류 | < 100µA |
| 효율 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 표준 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 25°C에서 Telcordia SR-332에 의한 계산치 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH, 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |

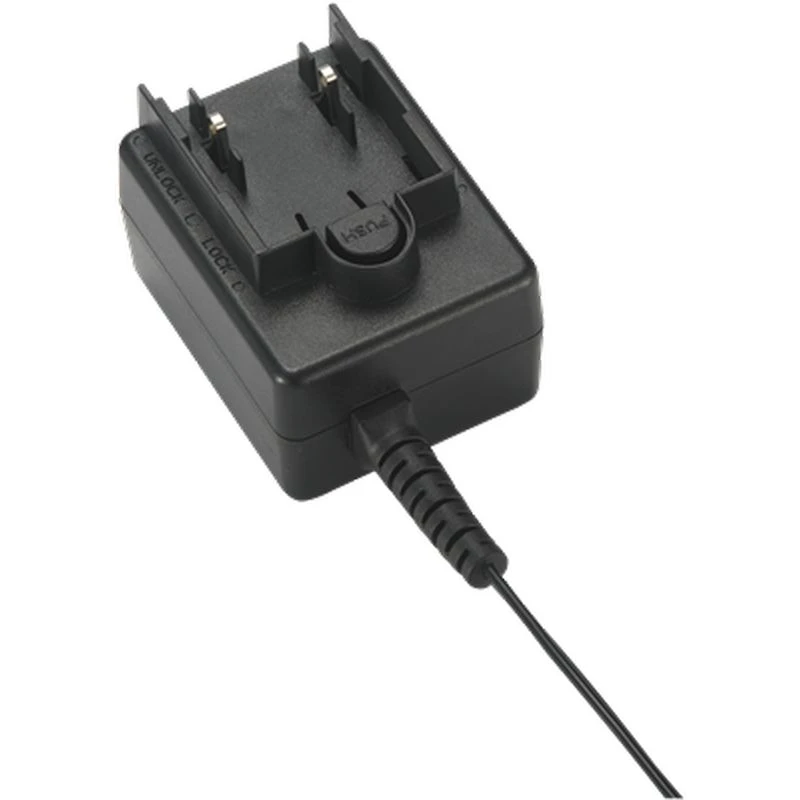

ATM012A4-WXXXV
ATM012A4-WXXXV
XXX = 출력 전압
V : 교체 가능한 플러그
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 보호 수단: 2 X MOPP
* 100-240VAC 범용 입력
* 저리플 노이즈가 낮은 안정된 출력
* 안전 기관 요구사항 및 EMI/EMS 인증
* 수정 및 맞춤 설계 가능
* 2년 보증
모델 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATM012A4-W050V | 5.0V | 2.00A | 10.00W |
| ATM012A4-W051V | 5.0V | 3.00A | 15.00W |
| ATM012A4-W052V | 5.1V | 2.40A | 12.24W |
| ATM012A4-W062V | 6.2V | 2.00A | 12.40W |
| ATM012A4-W090V | 9.0V | 1.33A | 11.97W |
| ATM012A4-W120V | 12.0V | 1.00A | 12.00W |
| ATM012A4-W240V | 24.0V | 0.50A | 12.00W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 주파수 | 50-60Hz |
| 전류 | 0.5A-0.2A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | 교체 가능한 플러그용 V |
| 출력 | |
| 부하 조정률 | ±5% (대표값) |
| 리플 및 노이즈 | ≤2% Vp-p @ 정격 부하 |
| 과도 응답 | 50% 부하 변화 시 0.5mS |
| 시동 시간 | < 3,000mS |
| 유지 시간 | ≥ 10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 |
| 안전 인증 | |
| CB / UL / cUL / FCC / TUV / CE / UKCA / PSE / BSMI / CCC / RCM | |
| 전기적 | |
| 회로 형식 | 스위칭 플라이백 |
| 절연 내력 | 4,000 VAC 1차 - 2차 |
| 터치 전류(환자) | < 100µA |
| 누설 전류 | < 100µA |
| 효율 | Meet DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 표준 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°C에서 Telcordia SR-332에 따른 계산값 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH, 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 59 x W 46 x H 40.5 (mm) |
| 무게 | 116g (참고) |
