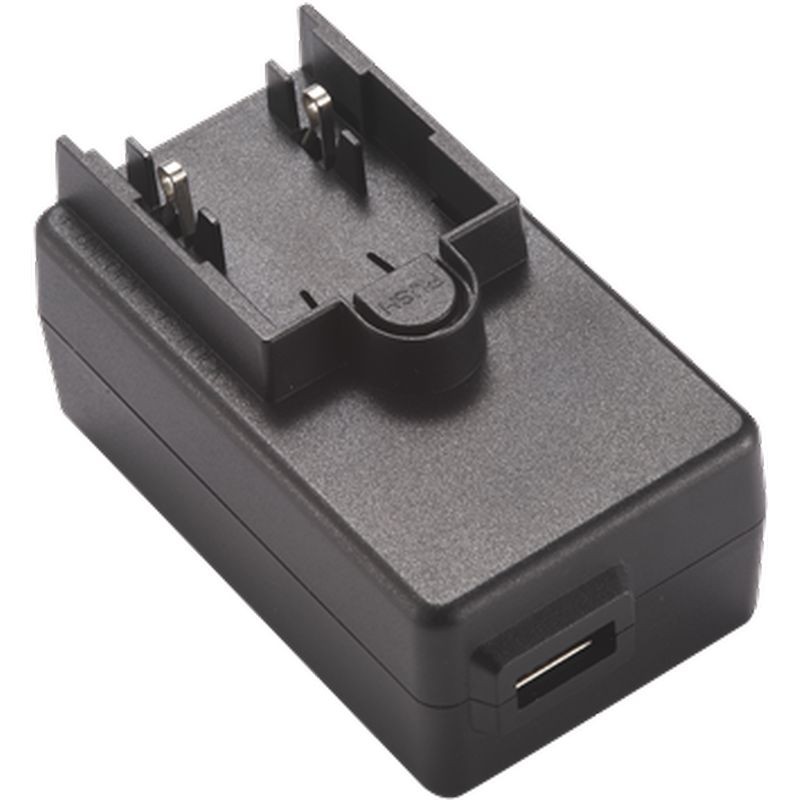

12W 互换式系列
ATM012T-WXXX
ATM012T-WXXX□
XXX = 输出电压
□ = V : 可更换插头
特点：
* IEC/EN/UL 62368-1 第3版
* 100-240VAC 通用输入
* 稳压输出，低纹波噪声
* 符合安全机构要求并通过 EMI/EMS 认证
* 可提供修改与定制设计
* 1年保修
型号规格
| 型号 | 输出电压 | 输出电流 | 功率 (W) |
|---|---|---|---|
| ATM012T-W033□ | 3.3V | 2.00A | 6.6W |
| ATM012T-W050□ | 5.0V | 2.00A | 10.00W |
| ATM012T-W050□U | 5.0V | 2.00A | 10.00W |
| ATM012T-W051□ | 5.0V | 3.00A | 15.00W |
| ATM012T-W060□ | 5.9V | 2.00A | 11.8W |
| ATM012T-W062□ | 6.2V | 2.00A | 12.4W |
| ATM012T-W090□ | 9.0V | 1.20A | 10.8W |
| ATM012T-W120□ | 12.0V | 1.00A | 12.0W |
| ATM012T-W150□ | 15.0V | 0.80A | 12.0W |
| ATM012T-W180□ | 18.0V | 0.67A | 12.0W |
| ATM012T-W240□ | 24.0V | 0.50A | 12.0W |
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240 VAC |
| 输入频率 | 50-60Hz |
| 电流 | 最大 0.32A |
| 保护 | 内部初级电流保险丝 |
| 输出 | |
| 负载调节 | ±5%（典型） |
| 纹波与噪声 | ≤2% Vp-p @ 满载 |
| 瞬态响应 | 在50%负载变化时为 0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥ 10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护 | 短路保护 / 过压保护 / 过流保护 |
| 安全认证 | |
| 美国 | CB / UL / cUL / FCC / PSE / BSMI |
| 欧洲 | CB / T-mark / CE |
| 英国 | CB / UKCA |
| 澳大利亚 | CB / RCM |
| 中国 | CB / CCC |
| 电气参数 | |
| 拓扑结构 | Switching Flyback |
| 耐电压 | 4,000VAC 初级 - 次级 |
| 接触电流（患者） | < 100µA |
| 泄漏电流 | < 100µA |
| 效率 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| 电磁兼容标准 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 根据 Telcordia SR-332 在 25°C 下计算为 300,000 小时 |
| 环境 | |
| 工作温度 | -20 to +40°C |
| 存储温度 | -20 to +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作：20 to 80% RH, 存储：10 to 90% RH |
| 散热方式 | 自然对流散热 |

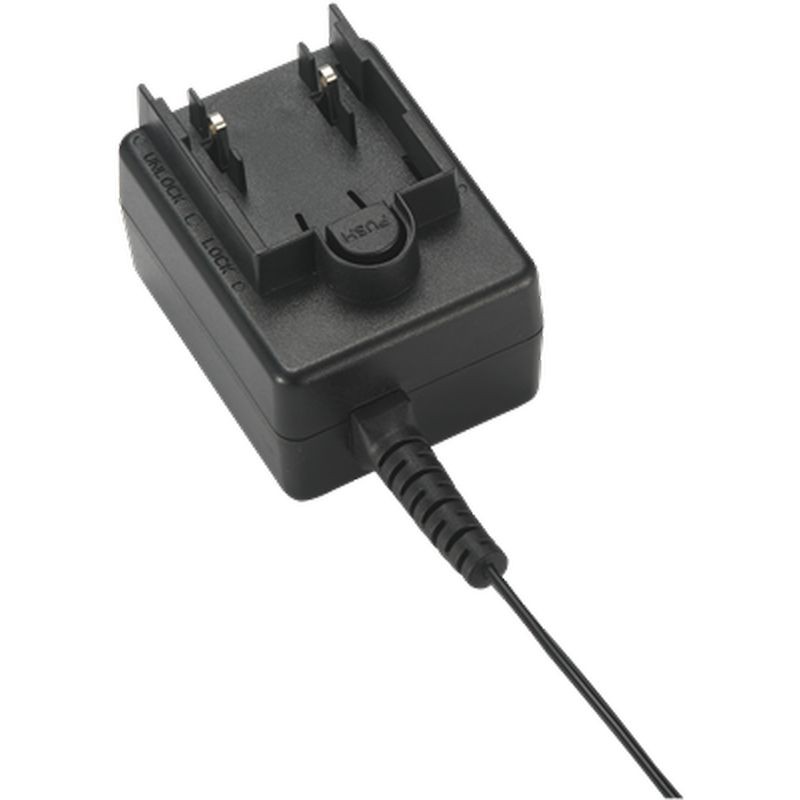

ATM012A4-WXXXV
ATM012A4-WXXXV
XXX = 输出电压
V : 可更换插头
特性：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 保护方式: 2 X MOPP
* 100-240VAC 通用输入
* 带低纹波噪声的稳压输出
* 符合安全机构要求并通过 EMI/EMS 认证
* 可提供修改和定制设计
* 2 Years Warranty
型号规格
| 型号 | 输出电压 | 输出电流 | 功率 |
|---|---|---|---|
| ATM012A4-W050V | 5.0V | 2.00A | 10.00W |
| ATM012A4-W051V | 5.0V | 3.00A | 15.00W |
| ATM012A4-W052V | 5.1V | 2.40A | 12.24W |
| ATM012A4-W062V | 6.2V | 2.00A | 12.40W |
| ATM012A4-W090V | 9.0V | 1.33A | 11.97W |
| ATM012A4-W120V | 12.0V | 1.00A | 12.00W |
| ATM012A4-W240V | 24.0V | 0.50A | 12.00W |
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240 VAC |
| 频率 | 50-60Hz |
| 电流 | 0.5A-0.2A |
| 保护 | 内部初级电流保险丝 |
| 配置 | V 表示可更换插头 |
| 输出 | |
| 负载调节 | ±5% (Typical) |
| 纹波与噪声 | ≤2% Vp-p @ Full Load |
| 瞬态响应 | 在50%负载变化下为 0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥ 10mS @ Full Load |
| 上升时间 | < 50mS |
| 保护 | 短路保护 / 过压保护 / 过流保护 |
| 安全认证 | |
| CB / UL / cUL / FCC / TUV / CE / UKCA / PSE / BSMI / CCC / RCM | |
| 电气 | |
| 拓扑 | Switching Flyback |
| 耐电压 | 4,000 VAC Primary - Secondary |
| 触摸电流（患者） | < 100µA |
| 漏电流 | < 100µA |
| 效率 | Meet DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 标准 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF（平均无故障时间） | 按 Telcordia SR-332 在25°C 计算为 300,000 小时 |
| 环境 | |
| 工作温度 | -20 to +40°C |
| 存储温度 | -20 to +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作: 20 to 80% RH, 存储: 10 to 90% RH |
| 冷却 | 自然对流冷却 |
| 机械 | |
| 外壳尺寸 | L 59 x W 46 x H 40.5 (mm) |
| 重量 | 116g (参考) |
