200W 2"x 4" シリーズ (医療および情報技術機器)
情報
ATM200TS-FXXX□
XXX = 出力電圧

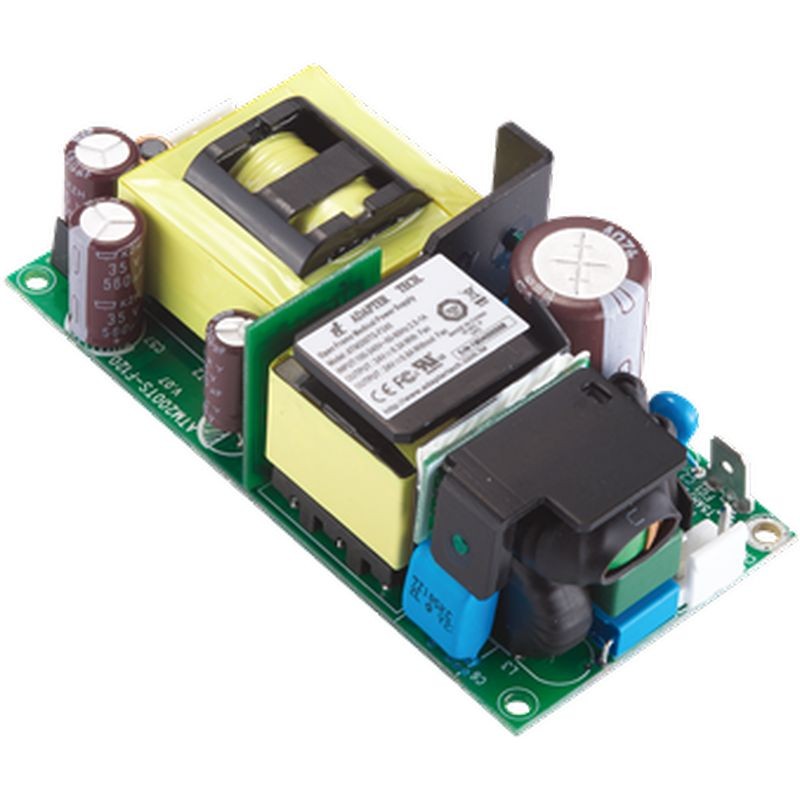

□ = Blank : オープンフレーム

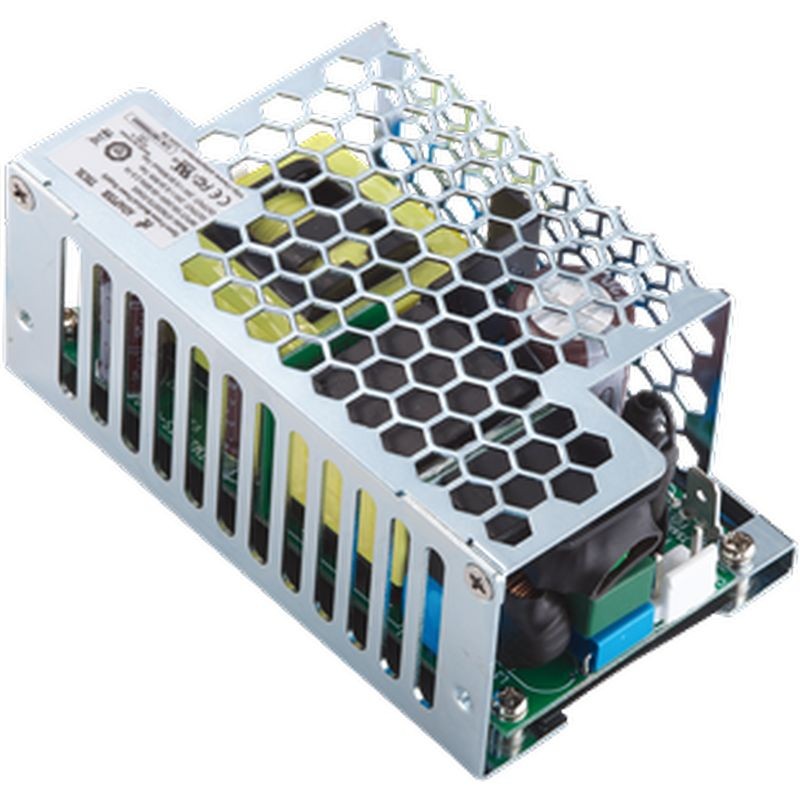

□ = X : 筐体タイプ
特長:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 保護手段 : 2 X MOPP
* IEC/EN/UL 62368-1
* 100-240VAC ユニバーサル入力
* ファン使用時 200W
* 低リップルノイズの安定化出力
* 改造およびカスタム設計対応可能
* 2年保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | ワット | ||
|---|---|---|---|---|---|
| 自然対流 | ファン使用時 | 自然対流 | ファン使用時 | ||
| ATM200TS-F120□ | 12.0V | 11.6A | 16.0A | 140W | 192W |
| ATM200TS-F150□ | 15.0V | 9.3A | 13.0A | 140W | 195W |
| ATM200TS-F240□ | 24.0V | 5.8A | 8.3A | 140W | 200W |
| ATM200TS-F360□ | 36.0V | 3.9A | 5.5A | 140W | 200W |
| ATM200TS-F480□ | 48.0V | 2.9A | 4.2A | 140W | 200W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240VAC |
| 周波数 | 50-60Hz |
| 電流 | 2.5-1A |
| 保護 | 内部一次側ヒューズ |
| 出力 | |
| 負荷変動率 | ± 5% (典型値) |
| リップル & ノイズ | ≤1% Vp-p @ フル負荷時 |
| 過渡（動的）応答 | 50% 負荷変化に対して 0.5mS（典型値） |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS @ フル負荷時 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過温度保護 |
| 安全認証 | |
| 認証 | CB / UL / cUL / FCC / CE / T-mark |
| 電気仕様 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC 一次 - 二次 |
| 接触電流（患者）漏れ電流 | <100µA |
| 漏れ電流（アース） | <5mA |
| 効率 | Meet DoE Level VI, ErP Stage 2 |
| MTBF | 25°Cにおける算出稼働時間 300,000時間（Telcordia SR-332） |
| 環境 | |
| 動作温度 | -20 to +50°C |
| 保存温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作: 20 to 80% RH 保存: 10 to 90% RH |
| 冷却 | 自然対流時 140W ファン冷却時 200W |
| 機械仕様 | |
| 寸法 | オープンタイプ：L 101.6 × W 50.8 × H 36.1 (mm) |
| オープンタイプ：L 4" × W 2" × H 1.42" (インチ) | |
| 筐体タイプ：L 103.4 × W 62 × H 42.9 (mm) | |
| 筐体タイプ：L 4.07" × W 2.44" × H 1.69" (インチ) | |
| 質量 | オープンタイプ: 284g (参照) |
| 筐体タイプ: 306g (参照) | |
