200W 2"x 4" 系列 (医疗与信息技术设备)
信息
ATM200TS-FXXX□
XXX = 输出电压

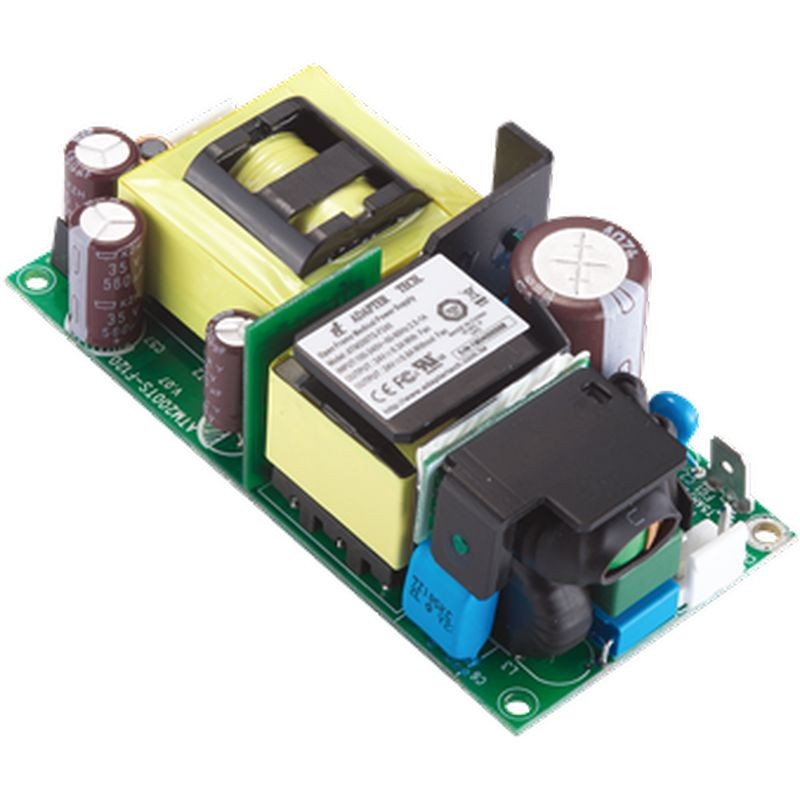

□ = 空白：开放式机箱

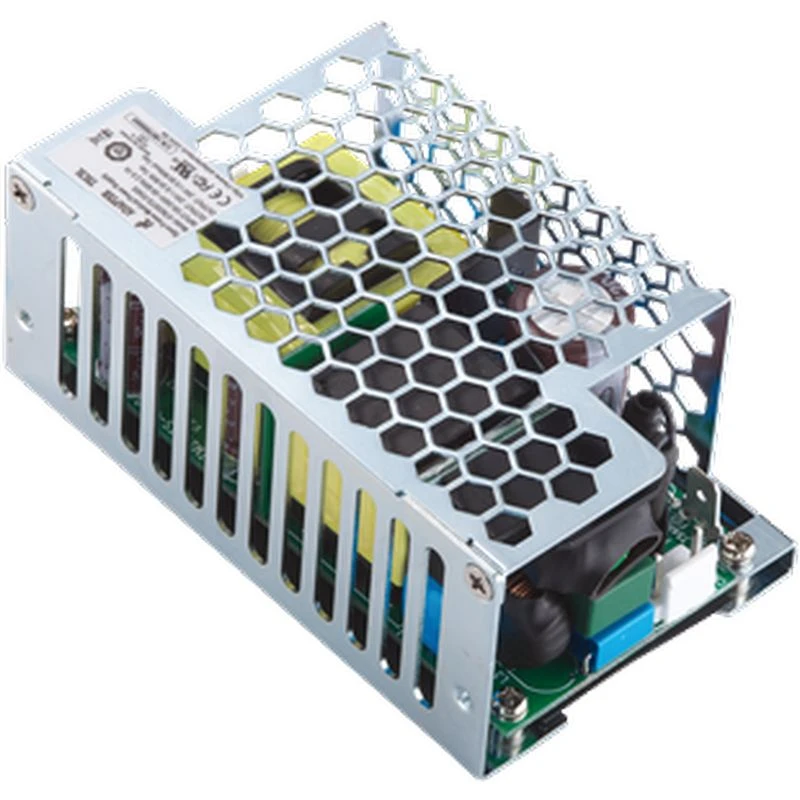

□ = X : 封闭式
特点:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* 电磁兼容 : IEC60601-1-2 (Edition 4.1)
* 保护方式 : 2 X MOPP
* IEC/EN/UL 62368-1
* 100-240VAC 通用输入
* 200W 带风扇
* 稳压输出，低纹波噪声
* 可提供修改和定制设计
* 2年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 | ||
|---|---|---|---|---|---|
| 自然对流 | 带风扇 | 自然对流 | 带风扇 | ||
| ATM200TS-F120□ | 12.0V | 11.6A | 16.0A | 140W | 192W |
| ATM200TS-F150□ | 15.0V | 9.3A | 13.0A | 140W | 195W |
| ATM200TS-F240□ | 24.0V | 5.8A | 8.3A | 140W | 200W |
| ATM200TS-F360□ | 36.0V | 3.9A | 5.5A | 140W | 200W |
| ATM200TS-F480□ | 48.0V | 2.9A | 4.2A | 140W | 200W |
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240VAC |
| 线频 | 50-60Hz |
| 电流 | 2.5-1A |
| 保护 | 内部一次侧电流保险丝 |
| 输出 | |
| 负载调整率 | ± 5% (Typical) |
| 纹波与噪声 | ≤1% Vp-p @ 满载 |
| 瞬态（动态）响应 | 在50%负载变化下典型为0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护 | 短路保护/ 过压保护/ 过流保护/ 过温保护 |
| 安全认证 | |
| 认证 | CB / UL / cUL / FCC / CE / T-mark |
| 电气 | |
| 拓扑 | LLC |
| 耐压 | 4,000VAC Primary - Secondary |
| 接触电流（患者）/ 漏电流 | <100µA |
| 接地漏电流 | <5mA |
| 效率 | Meet DoE Level VI, ErP Stage 2 |
| MTBF | 按 Telcordia SR-332 在 25°C 计算为 300,000 小时 |
| 环境 | |
| 工作温度 | -20 到 +50°C |
| 储存温度 | -20 到 +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作: 20 到 80% RH 储存: 10 到 90% RH |
| 冷却 | 自然对流散热时 140W 带风扇散热时 200W |
| 机械 | |
| 尺寸 | 开放式：L 101.6 × W 50.8 × H 36.1 (mm) |
| 开放式：L 4" × W 2" × H 1.42" (Inch) | |
| 封闭式：L 103.4 × W 62 × H 42.9 (mm) | |
| 封闭式：L 4.07" × W 2.44" × H 1.69" (Inch) | |
| 重量 | 开放式: 284g (Ref.) |
| 封闭式: 306g (Ref.) | |
