200W 2"x 4" 系列 (醫療&I.T.E.)
資訊
ATM200TS-FXXX□
XXX = 輸出電壓

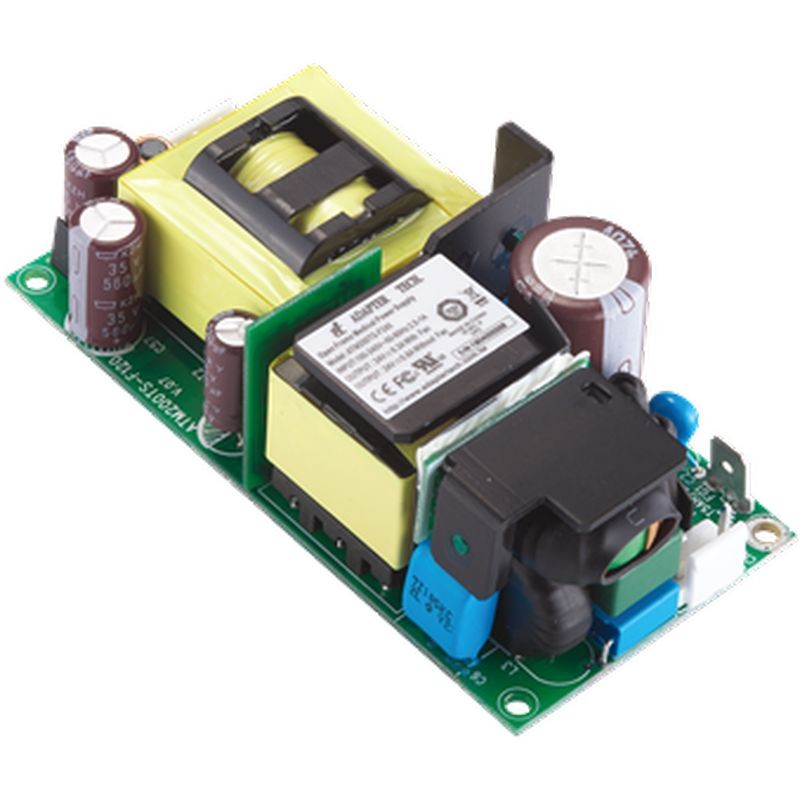

□ = 空白:開放式(Open Frame)

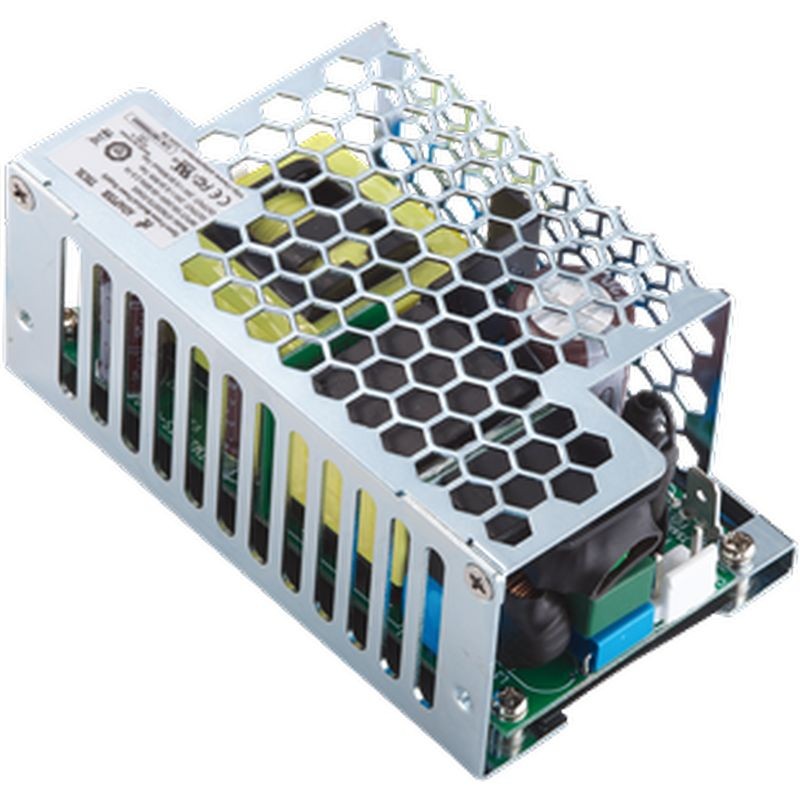

□ = X:封閉式(Enclosed Type)
產品特色:
* IEC/EN/ANSI/AAMI ES60601-1
* 電磁相容(EMC):IEC60601-1-2
* 防護方式:2 X MOPP
* IEC/EN/UL 62368-1
* 穩壓輸出,低漣波雜訊
* 可提供修改及客製化設計
* 2 年保固
輸出規格
| 型號 | 輸出電壓 | 輸出電流 | 瓦數 | ||
|---|---|---|---|---|---|
| 自然對流 | 加裝風扇 | 自然對流 | 加裝風扇 | ||
| ATM200TS-F120□ | 12.0V | 11.6A | 16.0A | 140W | 192W |
| ATM200TS-F150□ | 15.0V | 9.3A | 13.0A | 140W | 195W |
| ATM200TS-F240□ | 24.0V | 5.8A | 8.3A | 140W | 200W |
| ATM200TS-F360□ | 36.0V | 3.9A | 5.5A | 140W | 200W |
| ATM200TS-F480□ | 48.0V | 2.9A | 4.2A | 140W | 200W |
規格詳細資料
| 輸入 | |
|---|---|
| 電壓 | 100-240VAC(標稱) 90-264VAC(範圍) |
| 線路頻率 | 50-60Hz(標稱) 47-63Hz(範圍) |
| 電流 | 2.5-1A |
| 保護 | 內建一次側電流保險絲 |
| 輸出 | |
| 負載調整率 | ± 5%(典型值) |
| 漣波與雜訊 | ≤1% Vp-p @ 滿載 |
| 暫態(動態)響應 | 負載變化 50% 時,典型值 0.5mS |
| 啟動時間 | < 3,000mS |
| 維持時間 | ≥10mS @ 滿載 |
| 上升時間 | < 50mS |
| 保護 | 短路保護/過電壓保護/過電流保護/過溫保護 |
| 安規認證 | |
| 認證 | CB / UL / cUL / FCC / CE / T-mark (TÜV) |
| 電氣特性 | |
| 電路架構 | LLC |
| 耐電壓 | 4,000VAC 一次側 - 二次側 |
| 接觸電流(病患)漏電流 | <100µA |
| 接地漏電流 | <5mA |
| 效率 | 符合 DoE Level VI、ErP Stage 2 |
| MTBF(平均故障間隔時間) | 計算值 300,000 小時(25°C,依 Telcordia SR-332) |
| 環境條件 | |
| 操作溫度 | -20 至 +50°C |
| 儲存溫度 | -20 至 +80°C(包裝狀態) |
| 操作海拔 | 5,000M |
| 相對濕度 | 操作:20 至 80% RH(無凝結) 儲存:10 至 90% RH(包裝狀態) |
| 散熱方式 | 140W:自然對流冷卻 200W:風扇冷卻 |
| 機構規格 | |
| 尺寸 | 開放式:長 101.6 × 寬 50.8 × 高 36.1 (mm) 4" x 2" x 1.42" |
| 封閉式:長 103.4 × 寬 62 × 高 42.9 (mm) 4.07" x 2.44" x 1.69" |
|
| 重量 | 開放式:284g(參考值) |
| 封閉式:306g(參考值) | |
