交流/直流 オープンフレーム
情報
ATM300A5-FXX□□
XX = 出力電圧
1つ目の□ = 0:標準バージョン
1:追加機能付き
2つ目の□ = 空白:オープンフレーム型
X:ケース入りタイプ
機能:
* ファン用 12V / 0.5A 出力
* 5V / 1A スタンバイ電源
* リモート ON/OFF 制御
* DC パワーグッド
* リモートセンシング
* 電圧トリミング
特長:
* IEC/EN/ANSI/AAMI ES60601-1
* EMC:IEC60601-1-2
* 保護手段:2 X MOPP
* IEC/EN/UL 62368-1
* IEC60335-1 & IEC61558-1/-2-16 に適合
* ピーク電力 450W(3秒間)
* Class I / Class II 対応可能
* 過電圧カテゴリ III(OVC III)
* 低リップルノイズの安定化出力
* 仕様変更・カスタム設計対応可能
* 2年間保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | ファン用出力 | 電力 | ||
|---|---|---|---|---|---|---|
| 自然対流 | ファン使用時 | 自然対流 | ファン使用時 | |||
| ATM300A5-F12□□ | 12.0V | 16.70A | 25.0A | 12V/0.5A | 200.4W | 300.0W |
| ATM300A5-F24□□ | 24.0V | 8.40A | 12.5A | 12V/0.5A | 201.6W | 300.0W |
| ATM300A5-F36□□ | 36.0V | 5.60A | 8.4A | 12V/0.5A | 201.6W | 302.4W |
| ATM300A5-F48□□ | 48.0V | 4.20A | 6.3A | 12V/0.5A | 201.6W | 302.4W |
| ATM300A5-F54□□ | 54.0V | 3.73A | 5.6A | 12V/0.5A | 201.4W | 302.4W |
| ATM300A5-F56□□ | 56.0V | 3.60A | 5.4A | 12V/0.5A | 201.6W | 302.4W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240VAC(定格) 90-264VAC(範囲) |
| 周波数 | 50-60Hz(定格) 47-63Hz(範囲) |
| 電流 | 3.5 - 1.5A |
| 保護機能 | 内部一次側電流ヒューズ |
| 出力 | |
| 負荷変動率 | ± 3%(標準値) |
| リップル&ノイズ | ≤1% Vp-p(フルロード時) |
| 過渡(動的)応答 | 負荷50%変動時 0.5mS(標準値) |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS(フルロード時) |
| 立ち上がり時間 | < 50mS |
| 保護機能 | 短絡保護 / 過電圧保護 / 過電流保護 / 過熱保護 |
| 安全規格認証 | |
| 認証 | CB / UL / cUL / FCC / CE / T-mark (TÜV) / CCC |
| 電気的特性 | |
| トポロジー | LLC |
| 絶縁耐圧 | 4,000VAC 一次-二次間 |
| 接触電流(患者)漏れ電流 | <100µA |
| 接地漏れ電流 | <5mA |
| 効率 | DoE Level VII、ErP Stage 2 に適合 |
| MTBF | 300,000時間(計算値、25°C、Telcordia SR-332 準拠) |
| 環境条件 | |
| 動作温度 | -20 ~ + 50ºC |
| 保存温度 | -20 ~ + 80ºC(梱包状態) |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時:20 ~ 80% RH(結露なきこと) |
| 保存時:10 ~ 90% RH(梱包状態) | |
| 冷却方式 | 200W:自然対流冷却 |
| 300W:強制空冷 | |
| 機構仕様 | |
| 外形寸法 | オープンタイプ:L 101.6 × W 50.8 × H 38.1 (mm) 4" x 2" x 1.5" |
| ケース入りタイプ:L 120.5 × W 60 × H 44 (mm) 4.75" x 2.36" x 1.73" |
|
| 質量 | オープンタイプ:240g(参考値) |
| ケース入りタイプ:356g(参考値) | |
概要

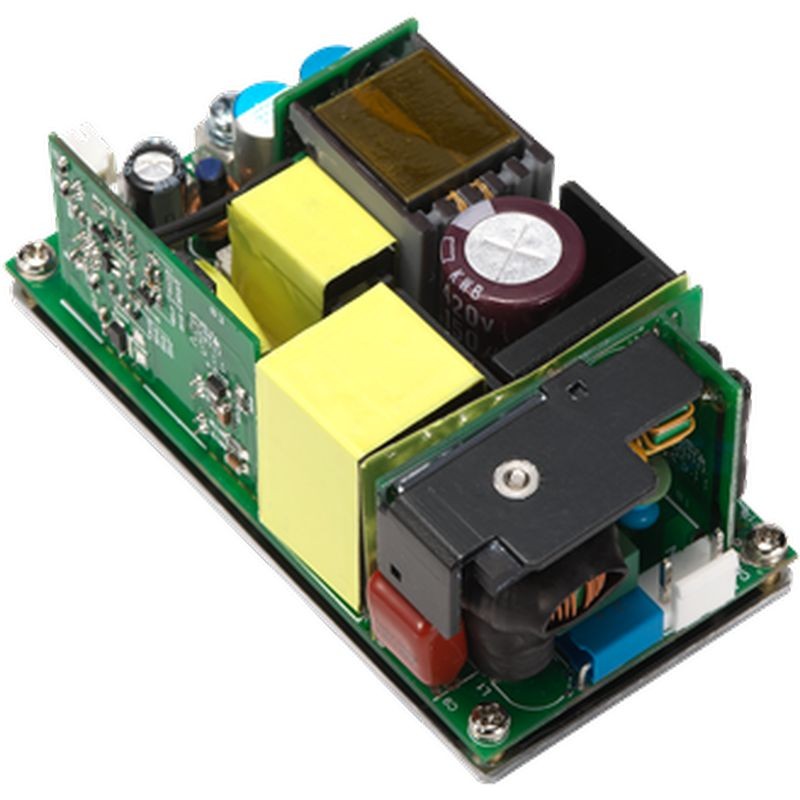

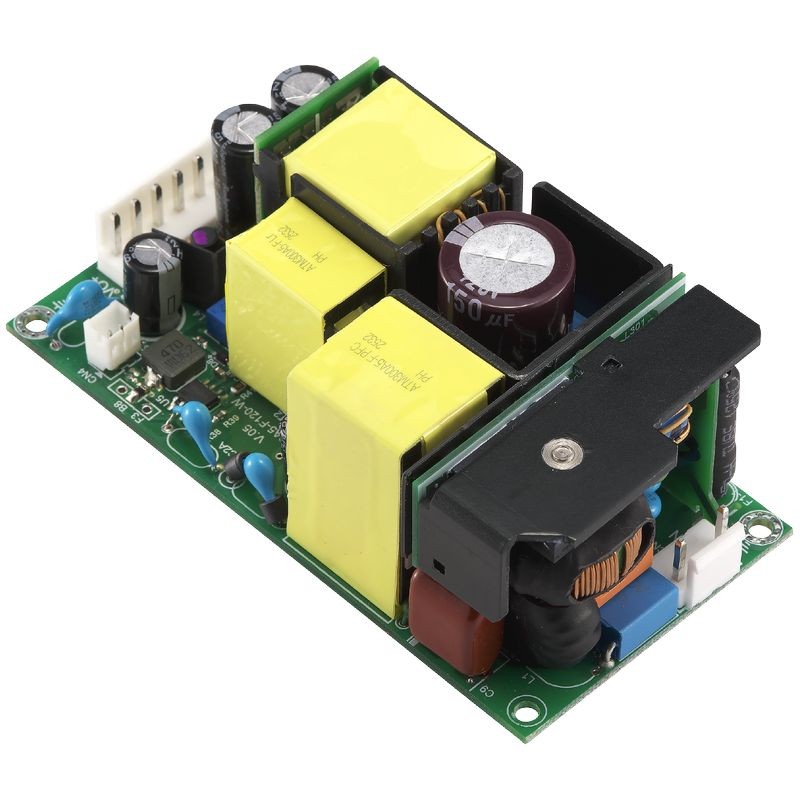

ATM300A5‑F AC DC オープンフレーム電源 — 重要なシステム向けの信頼できる電源
ATM300A5‑Fは、医療、産業、プロフェッショナル向け電子機器向けに設計された堅牢なAC/DCオープンフレーム電源です。そのオープンフレーム設計により、効率的な放熱と、スペースが限られている機器やカスタム取り付けが必要な機器への容易な組み込みが可能になります。
安定した電源と世界対応性
この電源は100〜240 VACのユニバーサルAC入力に対応しており、ほとんどの世界市場での使用に適しています。低リップル・低ノイズで安定した規制出力を供給し、センシティブな機器や制御ボードが予期しない電圧変動なく確実に動作するのを支援します。
内蔵保護機能と安全性
ATM300A5‑Fは短絡、過電流、過温度の各種保護機能を備えており、システムの安全性を高め、ダウンタイムを最小化します。設計はI.T.E.および医療用電源向けの公的に認められた安全規格を満たしており、IEC/EN/ANSI/AAMI ES60601‑1およびIEC/EN/UL 62368‑1に準拠しています。
柔軟な制御とオプション
現代のシステム要件に対応するため、このAC/DCオープンフレームユニットはリモートコントロール、リモートセンス、パワーグッド信号、電圧トリミングなどのオプション機能を提供します。ファン用電源ラインやスタンバイ電源などの補助出力も選択でき、プロジェクトのニーズに合わせやすくなります。
最適な用途
この電源は以下の用途に最適です：
- 医療機器の電源組み込み
- 組み込み型産業機器
- 制御システムおよび自動化プラットフォーム
- 通信・ネットワーク機器
信頼性の高い動作、柔軟な機能、業界の安全規格への適合を兼ね備えたATM300A5‑Fは、信頼できるACからDCへのオープンフレーム電源を必要とするシステムに強固な基盤を提供します。
