교류/직류 개방형 프레임
정보

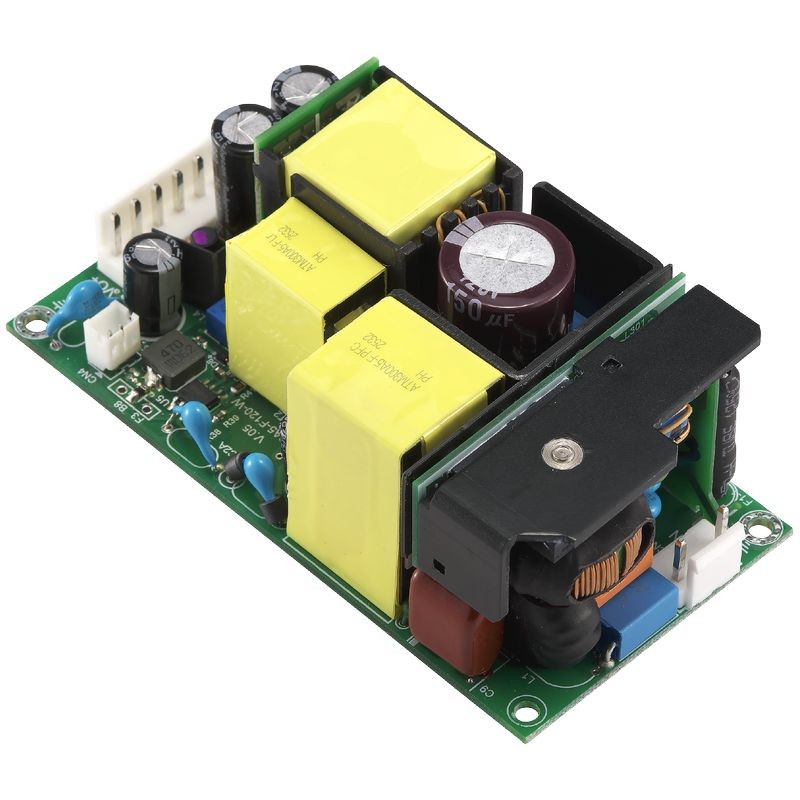

ATM300A5-FXXX
XXX = 출력 전압
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 보호 수단: 2 X MOPP
* IEC/EN/UL 62368-1
* IEC60335-1 및 IEC61558-1/-2-16 충족
* 100-240VAC 범용 입력
* 팬 포함 300W
* 추가 기능(옵션): 5V 대기 전원 / 12V 팬 전원 원격 제어 / DC 전원 정상 표시 / 전압 트림 /원격 감지
* Class I / Class II 사용 가능
* 과전압 카테고리 III (OVC III)
* 낮은 리플 노이즈의 레귤레이션된 출력
* 수정 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 팬용 출력 | 와트 | ||
|---|---|---|---|---|---|---|
| 자연 대류 | 팬 사용 시 | 자연 대류 | 팬 사용 시 | |||
| ATM300A5-F120□ | 12.0V | 16.70A | 25.0A | 12V/0.5A | 200.4W | 300.0W |
| ATM300A5-F240□ | 24.0V | 8.40A | 12.5A | 12V/0.5A | 201.6W | 300.0W |
| ATM300A5-F360□ | 36.0V | 5.60A | 8.4A | 12V/0.5A | 201.6W | 302.4W |
| ATM300A5-F480□ | 48.0V | 4.20A | 6.3A | 12V/0.5A | 201.6W | 302.4W |
| ATM300A5-F540□ | 54.0V | 3.73A | 5.6A | 12V/0.5A | 201.4W | 302.4W |
| ATM300A5-F560□ | 56.0V | 3.60A | 5.4A | 12V/0.5A | 201.6W | 302.4W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240VAC |
| 선 주파수 | 50-60Hz |
| 전류 | 3.5 - 1.5A |
| 보호 | 내부 1차 전류 퓨즈 |
| 출력 | |
| 부하 조정 | ± 3% (대표값) |
| 리플 & 노이즈 | ≤1% Vp-p @ Full Load |
| 과도(동적) 응답 | 50% 부하 변화에 대해 0.5mS (대표값) |
| 시동 시간 | < 3,000mS |
| 홀드업 시간 | ≥10mS @ Full Load |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호/ 과열 보호 |
| 안전 승인 | |
| 승인 | CB / UL / cUL / FCC / CE / T-mark |
| 전기적 | |
| 회로 구성 | LLC |
| 절연 내력 | 4,000VAC 1차 - 2차 |
| 접촉 전류 (환자) 누설 전류 | <100µA |
| 접지 누설 전류 | <5mA |
| 효율 | DoE Level VII, ErP Stage 2 충족 |
| MTBF | 25°C에서 Telcordia SR-332에 의한 계산상 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 ~ + 50ºC |
| 보관 온도 | -20 ~ + 80ºC |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH |
| 보관: 10 ~ 90% RH | |
| 냉각 | 200W 자연 대류 냉각 |
| 300W 강제 냉각 | |
| 기계적 | |
| 치수 | 오픈 타입 : L 101.6 × W 50.8 × H 38.1 (mm) |
| 오픈 타입 : L 4" × W 2" × H 1.5" (인치) | |
| 밀폐형 : L 120.5 × W 59.8 × H 43.9 (mm) | |
| 밀폐형 : L 4.75" × W 2.36" × H 1.73" (인치) | |
| 무게 | 오픈 타입 : 240g (참조) |
| 밀폐형 : 356g (참조) | |
개요
ATM300A5‑F AC DC 오픈 프레임 전원 공급장치 — 중요한 시스템을 위한 신뢰할 수 있는 전원
ATM300A5‑F는 의료, 산업 및 전문 전자기기 응용을 위해 설계된 견고한 AC DC 오픈 프레임 전원 공급장치입니다. 오픈 프레임 구조는 효율적인 열 발산과 공간이 제한되거나 맞춤형 장착이 필요한 장비에 쉽게 통합할 수 있는 장점을 제공합니다.
안정적인 전원 및 전 세계 호환성
이 전원 공급장치는 100 to 240 VAC 범위의 보편적인 AC 입력을 지원하여 대부분의 글로벌 시장에서 사용하기에 적합합니다. 낮은 리플과 노이즈로 안정적으로 조절된 출력을 제공하여 민감한 장치와 제어 보드가 예기치 않은 전압 변동 없이 신뢰성 있게 동작할 수 있도록 돕습니다.
내장 보호 및 안전
ATM300A5‑F는 단락, 과전류 및 과온도 상태로부터 보호하기 위한 다중 보호 기능을 포함하여 시스템 안전을 높이고 가동 중단 시간을 최소화합니다. 이 설계는 I.T.E. 및 의료 전원에 대한 공인 안전 기준을 충족하며, IEC/EN/ANSI/AAMI ES60601‑1 및 IEC/EN/UL 62368‑1 준수를 보장합니다.
유연한 제어 및 옵션
현대 시스템 요구를 지원하기 위해 이 AC DC 오픈 프레임 유닛은 원격 제어, 원격 감지, 전원 정상 신호 및 전압 조정과 같은 선택적 기능을 제공합니다. 또한 팬 전원 라인이나 대기 전원과 같은 보조 출력을 선택할 수 있어 프로젝트 요구에 맞추기 쉽습니다.
적합한 사용 사례
이 전원 공급장치는 다음과 같은 용도에 적합합니다:
- 의료 기기 전원 통합
- 임베디드 산업 장비
- 제어 시스템 및 자동화 플랫폼
- 통신 및 네트워킹 하드웨어
신뢰할 수 있는 동작, 유연한 기능 및 산업 안전 표준 준수를 결합한 ATM300A5‑F는 AC에서 DC로의 오픈 프레임 전원이 필요한 시스템에 강력한 기반을 제공합니다.
