交流/直流 開放式框架
資訊
ATM300A5-FXX□□
XX = 輸出電壓
第一個 □ = 0:標準版
1:含額外功能
第二個 □ = 空白:開放式(Open Frame)
X:封閉式(Enclosed Type)
功能:
* 提供風扇專用 12V / 0.5A 輸出
* 5V / 1A 待機電源
* 遠端開關機控制(Remote ON/OFF)
* 直流電源良好訊號(DC Power Good)
* 遠端感測(Remote Sensing)
* 電壓微調(V-Trimming)
產品特色:
* IEC/EN/ANSI/AAMI ES60601-1
* 電磁相容(EMC):IEC60601-1-2
* 防護方式:2 X MOPP
* IEC/EN/UL 62368-1
* 符合 IEC60335-1 & IEC61558-1/-2-16
* 峰值功率 450W,可持續 3 秒
* 提供 Class I / Class II 版本
* 過電壓類別 III(OVC III)
* 穩壓輸出,低漣波雜訊
* 可提供修改及客製化設計
* 2 年保固
輸出規格
| 型號 | 輸出電壓 | 輸出電流 | 風扇專用輸出 | 瓦數 | ||
|---|---|---|---|---|---|---|
| 自然對流 | 加裝風扇 | 自然對流 | 加裝風扇 | |||
| ATM300A5-F12□□ | 12.0V | 16.70A | 25.0A | 12V/0.5A | 200.4W | 300.0W |
| ATM300A5-F24□□ | 24.0V | 8.40A | 12.5A | 12V/0.5A | 201.6W | 300.0W |
| ATM300A5-F36□□ | 36.0V | 5.60A | 8.4A | 12V/0.5A | 201.6W | 302.4W |
| ATM300A5-F48□□ | 48.0V | 4.20A | 6.3A | 12V/0.5A | 201.6W | 302.4W |
| ATM300A5-F54□□ | 54.0V | 3.73A | 5.6A | 12V/0.5A | 201.4W | 302.4W |
| ATM300A5-F56□□ | 56.0V | 3.60A | 5.4A | 12V/0.5A | 201.6W | 302.4W |
規格詳細資料
| 輸入 | |
|---|---|
| 電壓 | 100-240VAC(標稱) 90-264VAC(範圍) |
| 線路頻率 | 50-60Hz(標稱) 47-63Hz(範圍) |
| 電流 | 3.5 - 1.5A |
| 保護 | 內建一次側電流保險絲 |
| 輸出 | |
| 負載調整率 | ± 3%(典型值) |
| 漣波與雜訊 | ≤1% Vp-p @ 滿載 |
| 暫態(動態)響應 | 負載變化 50% 時,典型值 0.5mS |
| 啟動時間 | < 3,000mS |
| 維持時間 | ≥10mS @ 滿載 |
| 上升時間 | < 50mS |
| 保護 | 短路保護/過電壓保護/過電流保護/過溫保護 |
| 安規認證 | |
| 認證 | CB / UL / cUL / FCC / CE / T-mark (TÜV) / CCC |
| 電氣特性 | |
| 電路架構 | LLC |
| 耐電壓 | 4,000VAC 一次側 - 二次側 |
| 接觸電流(病患)漏電流 | <100µA |
| 接地漏電流 | <5mA |
| 效率 | 符合 DoE Level VII、ErP Stage 2 |
| MTBF(平均故障間隔時間) | 計算值 300,000 小時(25°C,依 Telcordia SR-332) |
| 環境條件 | |
| 操作溫度 | -20 至 + 50ºC |
| 儲存溫度 | -20 至 + 80ºC(包裝狀態) |
| 操作海拔 | 5,000M |
| 相對濕度 | 操作:20 至 80% RH(無凝結) |
| 儲存:10 至 90% RH(包裝狀態) | |
| 散熱方式 | 200W:自然對流冷卻 |
| 300W:強制風冷 | |
| 機構規格 | |
| 尺寸 | 開放式:長 101.6 × 寬 50.8 × 高 38.1 (mm) 4" x 2" x 1.5" |
| 封閉式:長 120.5 × 寬 60 × 高 44 (mm) 4.75" x 2.36" x 1.73" |
|
| 重量 | 開放式:240g(參考值) |
| 封閉式:356g(參考值) | |
概覽

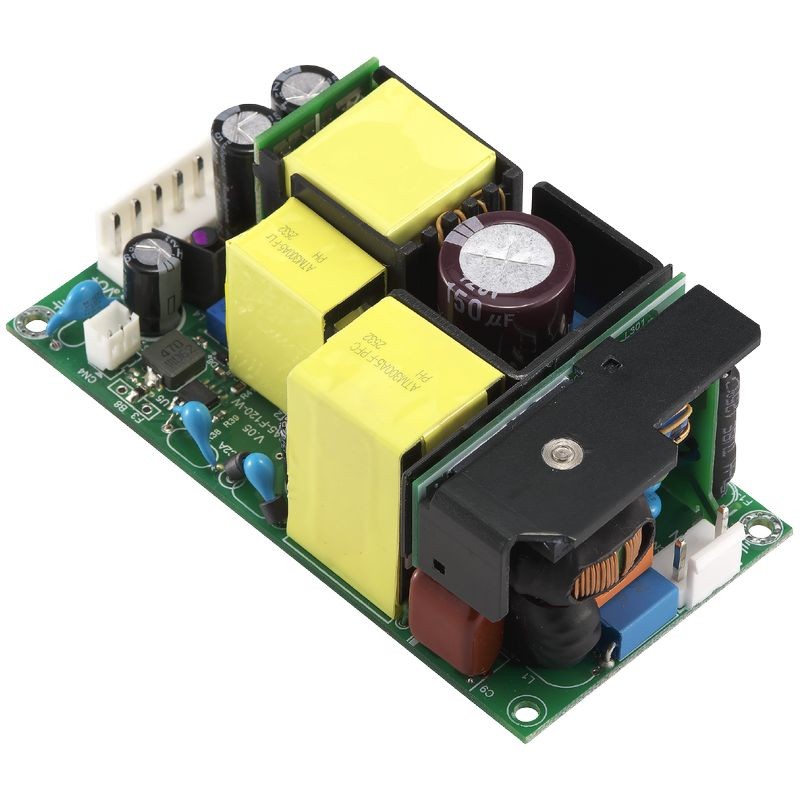

ATM300A5‑F 交流/直流開框式電源供應器 — 為關鍵系統提供可靠電力
ATM300A5‑F 是一款堅固耐用的交流/直流開框式電源供應器，專為醫療、工業與專業電子應用而設計。其開框式設計可有效散熱，且便於整合至空間有限或需客製化安裝的設備中。
穩定電力與全球相容性
此電源支援 100 至 240 VAC 的全球通用交流輸入，適用於大多數國際市場。它提供穩定的穩壓輸出，具有低漣波與低雜訊，能協助敏感裝置與控制電路板在沒有意外電壓波動的情況下可靠運作。
內建保護與安全
ATM300A5‑F 包含多重保護功能，以防短路、過電流與過溫情況，提高系統安全性並將停機時間降至最低。該設計符合公認的 I.T.E. 與醫療電源安全標準，包括符合 IEC/EN/ANSI/AAMI ES60601‑1 與 IEC/EN/UL 62368‑1。
靈活的控制與選項
為了支援現代系統需求，這款交流/直流開框式模組提供選用功能，例如遠端控制、遠端感測、電源良好訊號，以及電壓微調。您也可以選擇輔助輸出，例如風扇電源線或待機電源，以便更容易符合專案需求。
理想使用情境
此電源非常適合：
- 醫療裝置電源整合
- 嵌入式工業設備
- 控制系統與自動化平台
- 通訊與網路硬體
結合可靠的運作、靈活的功能與符合產業安全標準，ATM300A5‑F 為需要可靠交流轉直流開框式電源的系統提供穩固的基礎。
