交流/直流 开框式
信息
ATM300A5-FXX□□
XX = 输出电压
第一个 □ = 0：标准版本
1：带附加功能
第二个 □ = 空白：开放式
X：封闭式
功能：
* 提供 12V / 0.5A 风扇输出
* 5V / 1A 待机输出
* 远程开/关控制
* 直流电源正常信号（DC Power Good）
* 远端电压检测（Remote Sensing）
* 输出电压微调（V-Trimming）
产品特点：
* IEC/EN/ANSI/AAMI ES60601-1
* 电磁兼容性：IEC60601-1-2
* 防护措施：2 × MOPP（双重患者防护措施）
* IEC/EN/UL 62368-1
* 符合 IEC60335-1 和 IEC61558-1/-2-16 标准
* 可提供 450W 峰值功率，持续 3 秒
* 可选 Class I / Class II（I 类 / II 类）
* 过电压类别 III（OVC III）
* 稳压输出，低纹波噪声
* 可提供修改及定制设计
* 2 年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 风扇输出 | 输出功率 | ||
|---|---|---|---|---|---|---|
| 自然对流 | 风扇散热 | 自然对流 | 风扇散热 | |||
| ATM300A5-F12□□ | 12.0V | 16.70A | 25.0A | 12V/0.5A | 200.4W | 300.0W |
| ATM300A5-F24□□ | 24.0V | 8.40A | 12.5A | 12V/0.5A | 201.6W | 300.0W |
| ATM300A5-F36□□ | 36.0V | 5.60A | 8.4A | 12V/0.5A | 201.6W | 302.4W |
| ATM300A5-F48□□ | 48.0V | 4.20A | 6.3A | 12V/0.5A | 201.6W | 302.4W |
| ATM300A5-F54□□ | 54.0V | 3.73A | 5.6A | 12V/0.5A | 201.4W | 302.4W |
| ATM300A5-F56□□ | 56.0V | 3.60A | 5.4A | 12V/0.5A | 201.6W | 302.4W |
详细规格
| 输入 | |
|---|---|
| 输入电压 | 100-240VAC（标称值） 90-264VAC（范围） |
| 输入频率 | 50-60Hz（标称值） 47-63Hz（范围） |
| 输入电流 | 3.5 - 1.5A |
| 保护功能 | 内部初级侧电流保险丝 |
| 输出 | |
| 负载调整率 | ±3%（典型值） |
| 纹波与噪声 | 满载时 ≤1% Vp-p |
| 瞬态（动态）响应 | 负载变化 50% 时，典型响应时间为 0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | 满载时 ≥10mS |
| 上升时间 | < 50mS |
| 保护功能 | 短路保护 / 过压保护 / 过流保护 / 过温保护 |
| 安全认证 | |
| 认证项目 | CB / UL / cUL / FCC / CE / T-mark（TÜV）/ CCC |
| 电气特性 | |
| 拓扑结构 | LLC |
| 耐压测试 | 初级侧与次级侧之间 4,000VAC |
| 接触电流（患者）/ 漏电流 | <100µA |
| 接地漏电流 | <5mA |
| 能效 | 符合 DoE Level VII、ErP Stage 2 标准 |
| 平均无故障时间（MTBF） | 在 25°C 条件下，依据 Telcordia SR-332 计算为 300,000 小时 |
| 环境条件 | |
| 工作温度 | -20 至 +50°C |
| 储存温度 | -20 至 +80°C（包装状态） |
| 工作海拔高度 | 5,000M |
| 相对湿度 | 工作时：20 至 80% RH（无冷凝） |
| 储存时：10 至 90% RH（包装状态） | |
| 冷却方式 | 自然对流散热：200W |
| 强制风冷：300W | |
| 机械规格 | |
| 尺寸 | 开放式：长 101.6 × 宽 50.8 × 高 38.1（mm） 4" × 2" × 1.5" |
| 封闭式：长 120.5 × 宽 60 × 高 44（mm） 4.75" × 2.36" × 1.73" |
|
| 重量 | 开放式：240g（参考值） |
| 封闭式：356g（参考值） | |
概述

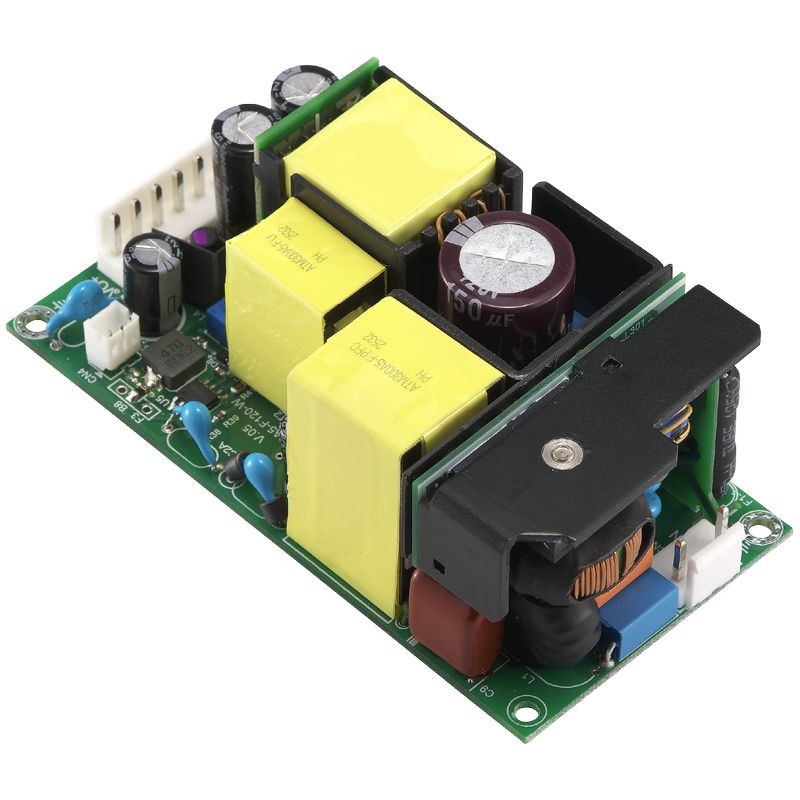

ATM300A5‑F 交流/直流开框式电源 — 为关键系统提供可靠电源
ATM300A5‑F 是一款坚固的交流/直流开框式电源，专为医疗、工业和专业电子应用设计。其开框设计有利于高效散热，并便于在空间受限或需要定制安装的设备中集成。
稳定电源与全球通用性
该电源支持 100 至 240 VAC 的通用交流输入，适用于大多数全球市场。它提供稳定、受控的输出，具有低纹波和低噪声，帮助敏感设备和控制板在没有意外电压波动的情况下可靠运行。
内置保护与安全功能
ATM300A5‑F 包含多种保护功能，可防止短路、过流和过温情况，提高系统安全性并将停机时间降至最低。该设计符合公认的信息技术设备 (I.T.E.) 和医疗电源安全标准，包括 IEC/EN/ANSI/AAMI ES60601‑1 和 IEC/EN/UL 62368‑1 的合规性。
灵活的控制与可选项
为支持现代系统需求，该交流/直流开框单元提供可选功能，如远程控制、远程感测、电源就绪信号和电压微调。您还可以选择辅助输出，例如风扇电源线或待机电源，以更容易符合您的项目需求。
理想的使用场景
该电源非常适合用于：
- 医疗设备电源集成
- 嵌入式工业设备
- 控制系统与自动化平台
- 通信与网络硬件
通过结合可靠的运行、灵活的功能以及符合行业安全标准，ATM300A5‑F 为需要可靠交流转直流开框电源的系统提供了坚实的基础。
