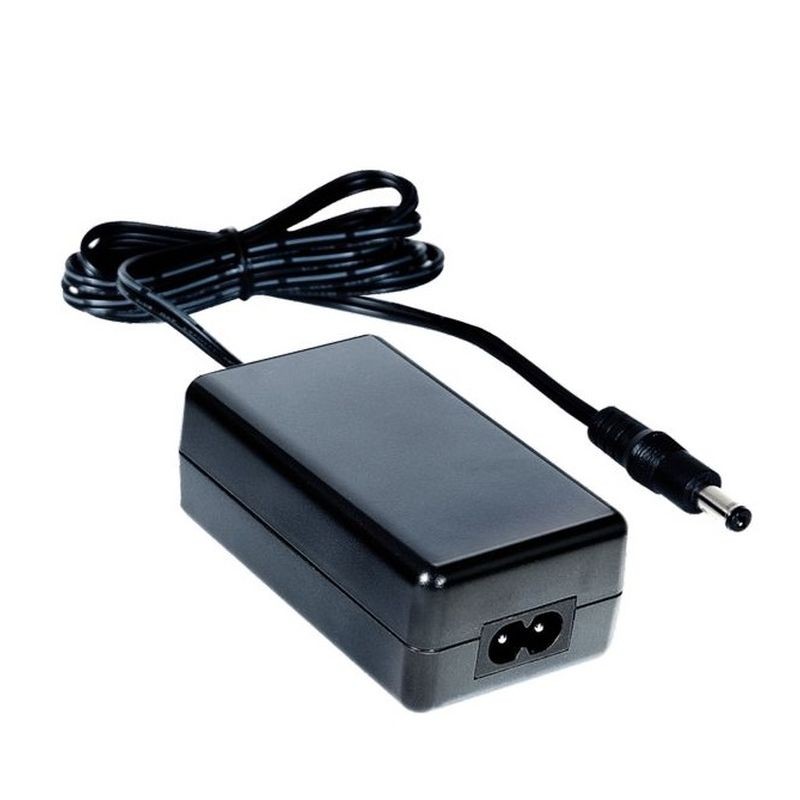

36W シリーズ
情報
ATS036T-□XXX
XXX = 出力電圧
□ = P : C14
□ = A : C8
特長：
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC ユニバーサル入力
* 低リップルノイズの安定化出力
* 安全機関の要件を満たし、EMI/EMS認証取得
* 改造およびカスタム設計対応可能
* 1年保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | 出力（W） |
|---|---|---|---|
| ATS036T-□050 | 5.0V | 5.00A | 25W |
| ATS036T-□075 | 7.5V | 4.00A | 30W |
| ATS036T-□085 | 8.5V | 3.52A | 30W |
| ATS036T-□090 | 9.0V | 3.34A | 30W |
| ATS036T-□120 | 12.0V | 3.00A | 36W |
| ATS036T-□121 | 12.0V | 2.50A | 30W |
| ATS036T-□135 | 13.5V | 2.66A | 36W |
| ATS036T-□150 | 15.0V | 2.40A | 36W |
| ATS036T-□160 | 16.0V | 2.25A | 36W |
| ATS036T-□180 | 18.0V | 2.00A | 36W |
| ATS036T-□240 | 24.0V | 1.50A | 36W |
| ATS036T-□480 | 48.0V | 0.75A | 36W |
仕様の詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 最大1A |
| 保護 | 内部一次側ヒューズ |
| 構成 | IEC60320/ C8, C14 |
| 出力 | |
| 負荷調整率 | ± 5%(Typical) |
| リップルおよびノイズ | ≤ 2% Vp-p @ Full Load |
| 過渡（動的）応答 | 0.5mS with 50% Load Change |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ Full Load |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護/ 過電圧保護/ 過電流保護 |
| 安全認証 | |
| 規格 | CB / UL / cUL / FCC / GS / CE / PSE / BSMI / CCC / RCM / LPS |
| 電気的特性 | |
| 回路方式 | スイッチング（フライバック） |
| 耐電圧 | 3,000VAC Primary - Secondary |
| 漏れ電流 | < 0.25mA @ 2Pin / < 5mA @ 3Pin |
| 効率 | DoE Level VI, ErP Stage2, CoC Tier 2 |
| EMC 規格 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF（平均故障間隔） | 25°Cで算出された300,000時間（Telcordia SR-332による） |
| 環境条件 | |
| 動作温度 | -20 to +40°C |
| 保存温度 | -20 to +80°C |
| 使用高度 | 2,000M |
| 相対湿度 | 動作: 20 to 80% RH, 保存: 10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的仕様 | |
| 外形寸法 | C14: L100 x W50 x H33 (mm), C8 : L99 x W50 x H33 (mm) |
| 重量 | 210g (参考) |
