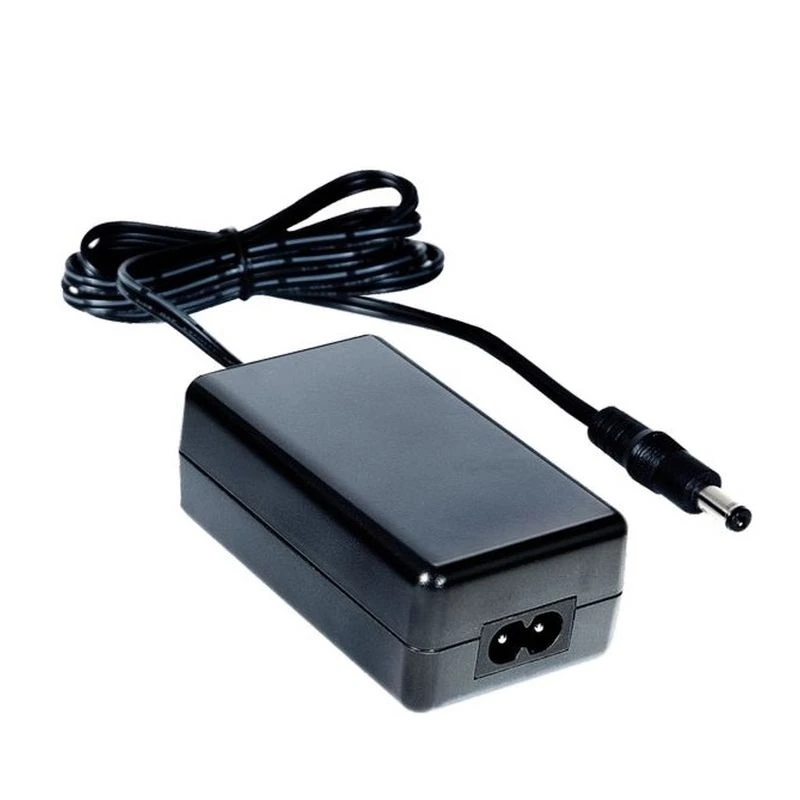

36W 系列
資訊
ATS036T-□XXX
XXX = 輸出電壓
□ = P : C14
□ = A : C8
特點：
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC 通用輸入
* 輸出穩壓，低漣波噪聲
* 符合安全機構要求並通過 EMI/EMS 認證
* 可提供修改與客製化設計
* 1 年保固
輸出規格
| 型號 | 輸出電壓 | 輸出電流 | 功率 |
|---|---|---|---|
| ATS036T-□050 | 5.0V | 5.00A | 25W |
| ATS036T-□075 | 7.5V | 4.00A | 30W |
| ATS036T-□085 | 8.5V | 3.52A | 30W |
| ATS036T-□090 | 9.0V | 3.34A | 30W |
| ATS036T-□120 | 12.0V | 3.00A | 36W |
| ATS036T-□121 | 12.0V | 2.50A | 30W |
| ATS036T-□135 | 13.5V | 2.66A | 36W |
| ATS036T-□150 | 15.0V | 2.40A | 36W |
| ATS036T-□160 | 16.0V | 2.25A | 36W |
| ATS036T-□180 | 18.0V | 2.00A | 36W |
| ATS036T-□240 | 24.0V | 1.50A | 36W |
| ATS036T-□480 | 48.0V | 0.75A | 36W |
詳細規格
| 輸入 | |
|---|---|
| 電壓 | 100-240 VAC |
| 線路頻率 | 50-60Hz |
| 電流 | 1A Max. |
| 保護 | 內部一次側電流保險絲 |
| 配置 | IEC60320 / C8, C14 |
| 輸出 | |
| 負載調整率 | ± 5%(Typical) |
| 漣波與雜訊 | ≤ 2% Vp-p @ 滿載 |
| 瞬態(動態)回應 | 0.5mS，於負載變化 50% 時 |
| 啟動時間 | < 3,000mS |
| 保持時間 | ≥ 10mS @ 滿載 |
| 上升時間 | < 50mS |
| 保護 | 短路保護/ 過電壓保護/ 過電流保護 |
| 安全認證 | |
| CB / UL / cUL / FCC / GS / CE / PSE / BSMI / CCC / RCM / LPS | |
| 電氣 | |
| 拓撲 | 開關式反激 |
| 耐壓 | 3,000VAC 一次 - 二次 |
| 漏電流 | < 0.25mA @ 2Pin / < 5mA @ 3Pin |
| 效率 | DoE Level VI, ErP Stage2, CoC Tier 2 |
| 電磁相容標準 | EN55032, EN61000-3-2,3, EN55035 |
| 平均故障間隔 (MTBF) | 300,000 Calculated Hours at 25°C, by Telcordia SR-332 |
| 環境 | |
| 操作溫度 | -20 to +40°C |
| 儲存溫度 | -20 to +80°C |
| 工作海拔 | 2,000M |
| 相對濕度 | 操作: 20 to 80% RH, 儲存: 10 to 90% RH |
| 散熱方式 | 自然對流散熱 |
| 機械 | |
| 外殼尺寸 | C14: L100 x W50 x H33 (mm), C8 : L99 x W50 x H33 (mm) |
| 重量 | 210g (Ref.) |
