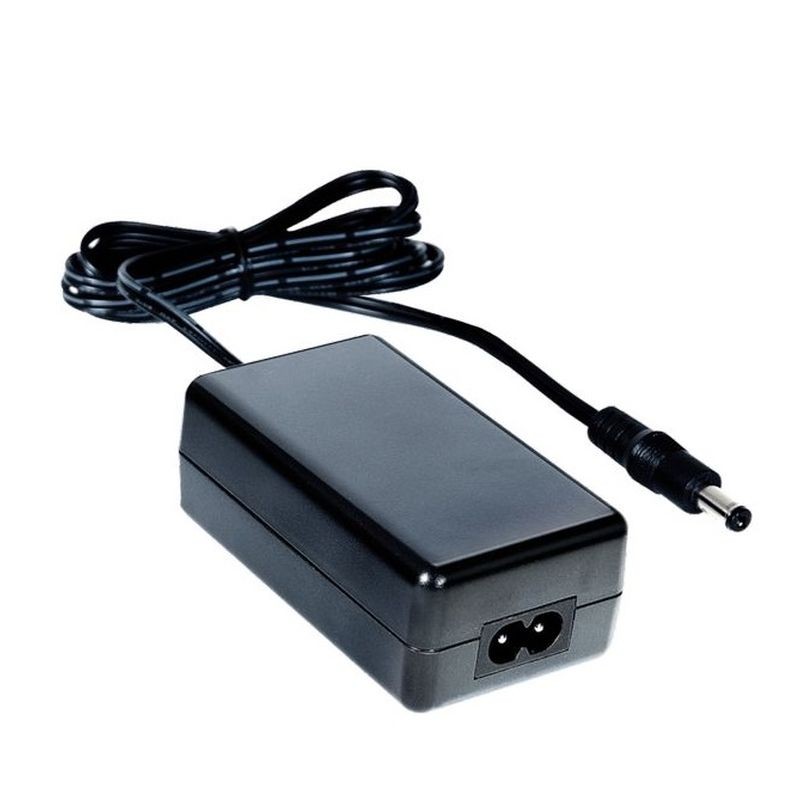

36W Serie
Informationen
ATS036T-□XXX
XXX = Ausgangsspannung
□ = P : C14
□ = A : C8
Merkmale:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC Universeller Eingang
* Geregelter Ausgang mit geringer Restwelligkeit
* Erfüllt Anforderungen von Sicherheitsbehörden und ist EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Designs verfügbar
* 1 Jahr Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATS036T-□050 | 5.0V | 5.00A | 25W |
| ATS036T-□075 | 7.5V | 4.00A | 30W |
| ATS036T-□085 | 8.5V | 3.52A | 30W |
| ATS036T-□090 | 9.0V | 3.34A | 30W |
| ATS036T-□120 | 12.0V | 3.00A | 36W |
| ATS036T-□121 | 12.0V | 2.50A | 30W |
| ATS036T-□135 | 13.5V | 2.66A | 36W |
| ATS036T-□150 | 15.0V | 2.40A | 36W |
| ATS036T-□160 | 16.0V | 2.25A | 36W |
| ATS036T-□180 | 18.0V | 2.00A | 36W |
| ATS036T-□240 | 24.0V | 1.50A | 36W |
| ATS036T-□480 | 48.0V | 0.75A | 36W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 1A Max. |
| Schutz | Interne Primärstromsicherung |
| Konfiguration | IEC60320/ C8, C14 |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Ripple & Rauschen | ≤ 2% Vp-p @ Volllast |
| Transient (dynamische) Reaktion | 0.5mS bei 50% Laständerung |
| Einschaltzeit | < 3,000mS |
| Haltezeit | ≥ 10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz |
| Sicherheitszulassungen | |
| Normen | CB / UL / cUL / FCC / GS / CE / PSE / BSMI / CCC / RCM / LPS |
| Elektrisch | |
| Topologie | Schalt-Flyback |
| Dielektrische Festigkeit | 3,000VAC Primary - Secondary |
| Ableitstrom | < 0.25mA @ 2Pin / < 5mA @ 3Pin |
| Wirkungsgrad | DoE Level VI, ErP Stage2, CoC Tier 2 |
| EMV-Normen | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 300,000 berechnete Stunden bei 25°C, gemäß Telcordia SR-332 |
| Umwelt | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 2,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | C14: L100 x W50 x H33 (mm), C8 : L99 x W50 x H33 (mm) |
| Gewicht | 210g (Ref.) |
