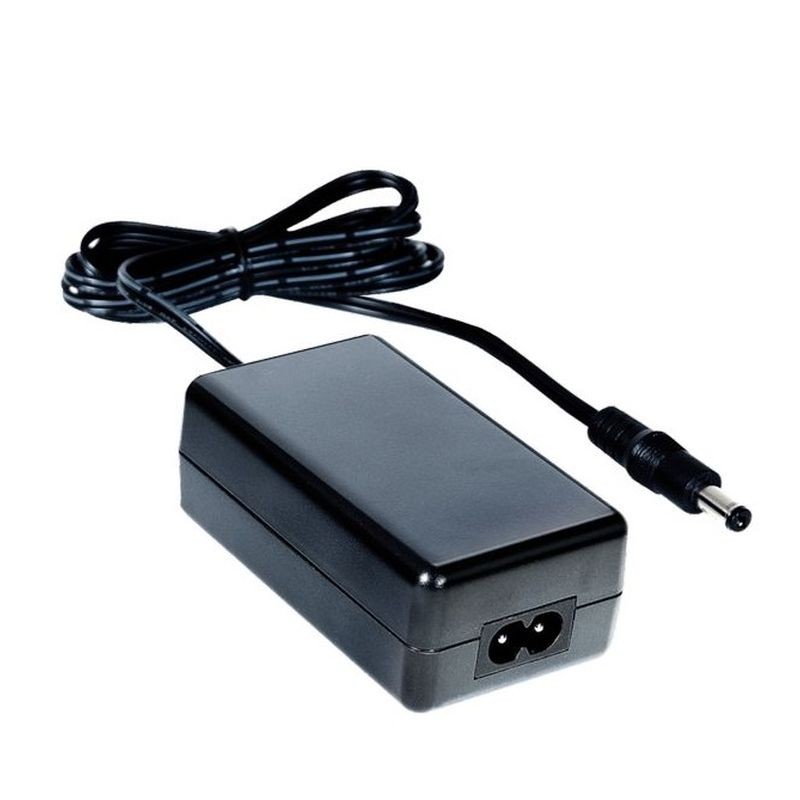

36W 시리즈
정보
ATS036T-□XXX
XXX = 출력 전압
□ = P : C14
□ = A : C8
특징:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC 범용 입력
* 리플 노이즈가 낮은 안정된 출력
* 안전 인증기관 요구사항 및 EMI/EMS 인증 획득
* 변경 및 맞춤 설계 가능
* 1년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 전력 (W) |
|---|---|---|---|
| ATS036T-□050 | 5.0V | 5.00A | 25W |
| ATS036T-□075 | 7.5V | 4.00A | 30W |
| ATS036T-□085 | 8.5V | 3.52A | 30W |
| ATS036T-□090 | 9.0V | 3.34A | 30W |
| ATS036T-□120 | 12.0V | 3.00A | 36W |
| ATS036T-□121 | 12.0V | 2.50A | 30W |
| ATS036T-□135 | 13.5V | 2.66A | 36W |
| ATS036T-□150 | 15.0V | 2.40A | 36W |
| ATS036T-□160 | 16.0V | 2.25A | 36W |
| ATS036T-□180 | 18.0V | 2.00A | 36W |
| ATS036T-□240 | 24.0V | 1.50A | 36W |
| ATS036T-□480 | 48.0V | 0.75A | 36W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 주파수 | 50-60Hz |
| 전류 | 최대 1A |
| 보호 | 내부 1차측 전류 퓨즈 |
| 구성 | IEC60320/ C8, C14 |
| 출력 | |
| 부하 조정률 | ± 5%(대표값) |
| 리플 및 노이즈 | ≤ 2% Vp-p @ 최대 부하 |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5mS |
| 기동 시간 | < 3,000mS |
| 유지 시간 | ≥ 10mS @ 최대 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호 |
| 안전 승인 | |
| 표준 | CB / UL / cUL / FCC / GS / CE / PSE / BSMI / CCC / RCM / LPS |
| 전기 | |
| 토폴로지 | 스위칭 플라이백 |
| 내전압 | 3,000VAC Primary - Secondary |
| 누설 전류 | < 0.25mA @ 2핀 / < 5mA @ 3핀 |
| 효율 | DoE Level VI, ErP Stage2, CoC Tier 2 |
| EMC 표준 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 25°C에서 Telcordia SR-332에 의해 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 2,000M |
| 상대 습도 | 동작: 20 ~ 80% RH, 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | C14: L100 x W50 x H33 (mm), C8 : L99 x W50 x H33 (mm) |
| 무게 | 210g (참고) |
