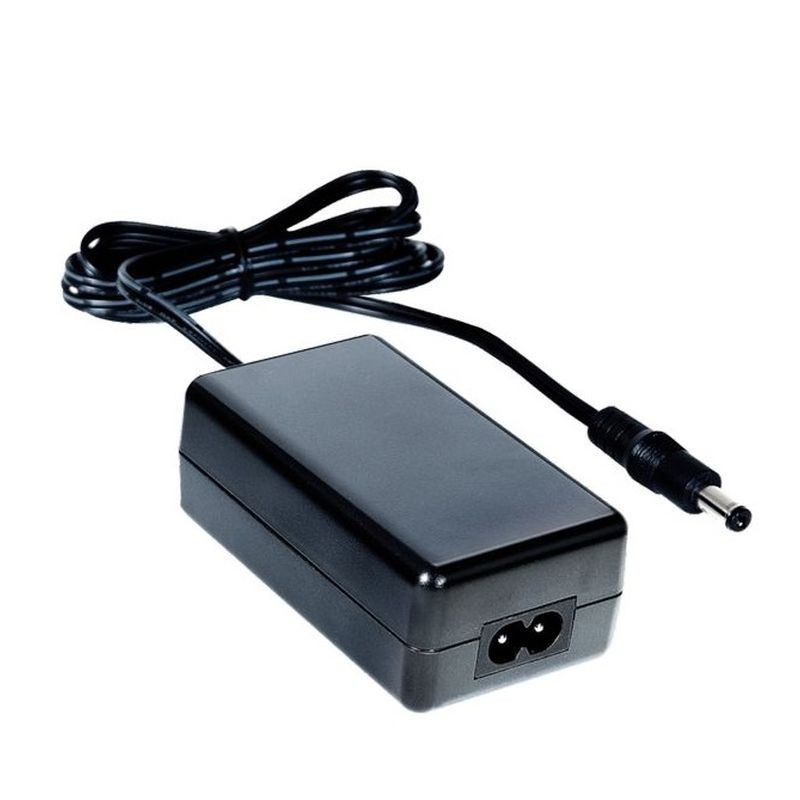

36W 系列
信息
ATS036T-□XXX
XXX = 输出电压
□ = P : C14
□ = A : C8
特点：
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC 通用输入
* 稳压输出，低纹波噪声
* 符合安全机构要求并通过 EMI/EMS 认证
* 可提供修改和定制设计
* 1 年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 |
|---|---|---|---|
| ATS036T-□050 | 5.0V | 5.00A | 25W |
| ATS036T-□075 | 7.5V | 4.00A | 30W |
| ATS036T-□085 | 8.5V | 3.52A | 30W |
| ATS036T-□090 | 9.0V | 3.34A | 30W |
| ATS036T-□120 | 12.0V | 3.00A | 36W |
| ATS036T-□121 | 12.0V | 2.50A | 30W |
| ATS036T-□135 | 13.5V | 2.66A | 36W |
| ATS036T-□150 | 15.0V | 2.40A | 36W |
| ATS036T-□160 | 16.0V | 2.25A | 36W |
| ATS036T-□180 | 18.0V | 2.00A | 36W |
| ATS036T-□240 | 24.0V | 1.50A | 36W |
| ATS036T-□480 | 48.0V | 0.75A | 36W |
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240 VAC |
| 线频 | 50-60Hz |
| 电流 | 1A 最大 |
| 保护 | 内置初级电流保险丝 |
| 配置 | IEC60320/ C8, C14 |
| 输出 | |
| 负载调节 | ± 5%（典型） |
| 纹波与噪声 | ≤ 2% Vp-p @ 额定负载 |
| 瞬态（动态）响应 | 0.5mS 在 50% 负载变化时 |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥ 10mS @ 额定负载 |
| 上升时间 | < 50mS |
| 保护 | 短路保护 / 过电压保护 / 过电流保护 |
| 安全认证 | |
| 标准 | CB / UL / cUL / FCC / GS / CE / PSE / BSMI / CCC / RCM / LPS |
| 电气 | |
| 拓扑 | 开关反激 |
| 耐压 | 3,000VAC Primary - Secondary |
| 漏电流 | < 0.25mA @ 2Pin / < 5mA @ 3Pin |
| 效率 | DoE Level VI, ErP Stage2, CoC Tier 2 |
| EMC 标准 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 在 25°C 时按 Telcordia SR-332 计算的 300,000 小时 |
| 环境 | |
| 工作温度 | -20 to +40°C |
| 存储温度 | -20 to +80°C |
| 工作海拔 | 2,000M |
| 相对湿度 | 工作：20 至 80% RH， 存储：10 至 90% RH |
| 散热 | 自然对流散热 |
| 机械 | |
| 外壳尺寸 | C14: L100 x W50 x H33 (mm), C8 : L99 x W50 x H33 (mm) |
| 重量 | 210g（参考） |
